Комплект монтажный ФПУ-200 (1:2)

Цена: 80 800.00 руб.

Комплект монтажный к ФПУ-200 (1:2) — это специализированный набор монтажных деталей, предназначенный для одновременной установки двух фильтров-поглотителей ФПУ-200 в системах фильтровентиляции защитных сооружений.

Индекс 1:2 обозначает:

1 — комплект монтажных деталей;
2 — количество фильтров, устанавливаемых с использованием данного комплекта.

Комплект обеспечивает:

параллельное подключение двух фильтров-поглотителей;
равномерное распределение воздушного потока между фильтрами;
надежное крепление и герметичное соединение;
увеличение общей производительности системы.

Комплектация

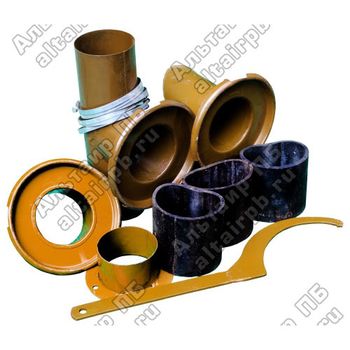

Комплект монтажный к ФПУ-200 (1:2) включает следующие элементы:

№	Наименование	Назначение
1	Патрубок угловой	Изменение направления воздушного потока (90°)
2	Хомут стяжной	Герметичное соединение элементов воздуховода
3	Стакан с ниппелем	Соединительный элемент для подключения фильтра
4	Стакан с фланцем	Соединительный элемент для подключения к воздуховоду
5	Крестовина	Распределение или объединение воздушных потоков
6	Муфта соединительная	Соединение двух элементов воздуховода
7	Прокладка	Обеспечение герметичности соединений
8	Труба	Соединительный элемент воздуховода
9	Кольцо ниппельное	Фиксация и уплотнение соединений

Конструктивные особенности

Комплект монтажный (1:2) разработан для параллельной установки двух фильтров ФПУ-200. Такая схема позволяет:

увеличить суммарную производительность системы;
обеспечить резервирование оборудования;
распределить нагрузку между фильтрами.

Особенность	Описание
Материал деталей	Металл (сталь)
Тип соединений	Фланцевое, хомутовое
Герметизация	Прокладки, кольца ниппельные
Совместимость	ФПУ-200, ФП-200У

Варианты поставки

Комплект монтажный к ФПУ-200 (1:2) может поставляться в двух вариантах:

Вариант поставки	Состав
С фильтрами	2 фильтра-поглотителя ФПУ-200 + комплект монтажных деталей
Отдельно	Комплект монтажных деталей без фильтров

Применение

Комплект монтажный (1:2) используется при:

увеличении производительности системы фильтровентиляции;
создании резервированной схемы очистки воздуха;
установке фильтров в бомбоубежищах с высокой нагрузкой;
монтаже оборудования в защитных сооружениях гражданской обороны (ЗС ГО);
оснащении промышленных объектов с повышенными требованиями к надежности.

Преимущества

Увеличение производительности — суммарный расход двух фильтров до 200 м³/час (при сборке из отдельных фильтров)
Резервирование — возможность работы системы при обслуживании одного из фильтров
Равномерное распределение нагрузки — оптимальная работа каждого фильтра
Полная комплектация — все необходимые детали для монтажа двух фильтров
Гибкость поставки — возможность приобретения как с фильтрами, так и отдельно
Надежность — обеспечение герметичного и прочного соединения

Сравнительная таблица монтажных комплектов к ФПУ-200

Параметр	Комплект (1:1)	Комплект (1:2)	Комплект (колонка)
Количество фильтров	1 шт.	2 шт.	3 шт.
Тип подключения	Индивидуальное	Параллельное	Последовательное (колонна)
Суммарная производительность	100 м³/час	200 м³/час	300 м³/час
Резервирование	Нет	Однократное	Нет (последовательная работа)
Применение	Индивидуальная установка	Параллельная установка	Сборка колонки
Основные элементы	Патрубок угловой, хомут, стаканы, крестовина, муфта, прокладка, труба, кольцо ниппельное	Патрубок угловой, хомут, стаканы, крестовина, муфта, прокладка, труба, кольцо ниппельное	Угловые патрубки, тройники, стаканы, муфты, хомуты

Сравнение с монтажным комплектом для ФП-300 (1:2)

Параметр	Комплект к ФПУ-200 (1:2)	Комплект к ФП-300 (1:2)
Для фильтра	ФПУ-200 (100 м³/час)	ФП-300 (300 м³/час)
Суммарный расход	200 м³/час	600 м³/час
Основные элементы	Патрубок угловой, хомут, стаканы, крестовина, муфта, прокладка, труба, кольцо ниппельное	Разветвители, сборщики, патрубки, фланцы
