Комплект монтажный ФПУ-200 (1:3)

Цена: 96 500.00 руб.

Комплект монтажный к ФПУ-200 (1:3) — это специализированный набор монтажных деталей, предназначенный для одновременной установки трех фильтров-поглотителей ФПУ-200 в системах фильтровентиляции защитных сооружений.

Индекс 1:3 обозначает:

1 — комплект монтажных деталей;
3 — количество фильтров, устанавливаемых с использованием данного комплекта.

Комплект обеспечивает:

параллельное подключение трех фильтров-поглотителей;
равномерное распределение воздушного потока между всеми фильтрами;
надежное крепление и герметичное соединение;
максимальное увеличение общей производительности системы.

Комплектация

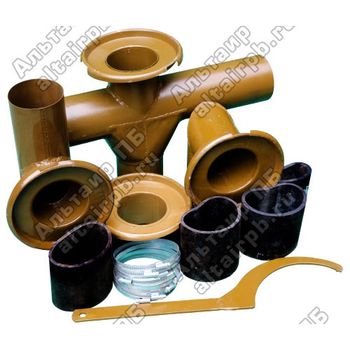

Комплект монтажный к ФПУ-200 (1:3) включает следующие элементы:

№	Наименование	Назначение
1	Патрубок угловой	Изменение направления воздушного потока (90°)
2	Хомут стяжной	Герметичное соединение элементов воздуховода
3	Стакан с ниппелем	Соединительный элемент для подключения фильтра
4	Стакан с фланцем	Соединительный элемент для подключения к воздуховоду
5	Крестовина	Распределение или объединение воздушных потоков
6	Муфта соединительная	Соединение двух элементов воздуховода
7	Прокладка	Обеспечение герметичности соединений
8	Труба	Соединительный элемент воздуховода
9	Кольцо ниппельное	Фиксация и уплотнение соединений

Конструктивные особенности

Комплект монтажный (1:3) разработан для параллельной установки трех фильтров ФПУ-200. Такая схема позволяет:

увеличить суммарную производительность системы до максимальных значений;
обеспечить резервирование оборудования;
равномерно распределить нагрузку между фильтрами;
создать систему с высокой надежностью.

Особенность	Описание
Материал деталей	Металл (сталь)
Тип соединений	Фланцевое, хомутовое
Герметизация	Прокладки, кольца ниппельные
Совместимость	ФПУ-200, ФП-200У

Варианты поставки

Комплект монтажный к ФПУ-200 (1:3) может поставляться в двух вариантах:

Вариант поставки	Состав
С фильтрами	3 фильтра-поглотителя ФПУ-200 + комплект монтажных деталей
Отдельно	Комплект монтажных деталей без фильтров

Применение

Комплект монтажный (1:3) используется при:

создании высокопроизводительных систем фильтровентиляции;
оснащении крупных защитных сооружений с большой вместимостью;
создании резервированной схемы очистки воздуха с тройным резервированием;
монтаже оборудования в бомбоубежищах с высокой нагрузкой;
оснащении объектов гражданской обороны с повышенными требованиями к надежности.

Преимущества

Максимальное увеличение производительности — суммарный расход трех фильтров до 300 м³/час (при параллельной установке)
Тройное резервирование — возможность работы системы при обслуживании одного или двух фильтров
Равномерное распределение нагрузки — оптимальная работа каждого фильтра
Полная комплектация — все необходимые детали для монтажа трех фильтров
Гибкость поставки — возможность приобретения как с фильтрами, так и отдельно
Надежность — обеспечение герметичного и прочного соединения

Сравнительная таблица монтажных комплектов к ФПУ-200

Параметр	Комплект (1:1)	Комплект (1:2)	Комплект (1:3)
Количество фильтров	1 шт.	2 шт.	3 шт.
Тип подключения	Индивидуальное	Параллельное	Параллельное
Суммарная производительность	100 м³/час	200 м³/час	300 м³/час
Резервирование	Нет	Однократное	Двукратное
Применение	Малые сооружения	Средние сооружения	Крупные сооружения
Основные элементы	Патрубок угловой, хомут, стаканы, крестовина, муфта, прокладка, труба, кольцо ниппельное	Патрубок угловой, хомут, стаканы, крестовина, муфта, прокладка, труба, кольцо ниппельное	Патрубок угловой, хомут, стаканы, крестовина, муфта, прокладка, труба, кольцо ниппельное

Сравнение с монтажным комплектом для ФП-300 (1:3)

Параметр	Комплект к ФПУ-200 (1:3)	Комплект к ФП-300 (1:3)
Для фильтра	ФПУ-200 (100 м³/час)	ФП-300 (300 м³/час)
Суммарный расход	300 м³/час	900 м³/час
Основные элементы	Патрубок угловой, хомут, стаканы, крестовина, муфта, прокладка, труба, кольцо ниппельное	Входной коллектор, выходной коллектор, патрубки, фланцы

Сравнение с колонной ФПУ-200

Параметр	Комплект (1:3) параллельный	Комплект (колонка) последовательный
Тип соединения	Параллельное	Последовательное
Суммарный расход	300 м³/час (сумма трех фильтров)	300 м³/час (расход одного фильтра)
Степень очистки	Одинаковая на каждом фильтре	Многоступенчатая
Сопротивление	Сниженное (параллельное включение)	Суммарное сопротивление трех фильтров
Применение	Увеличение производительности	Повышение степени очистки
