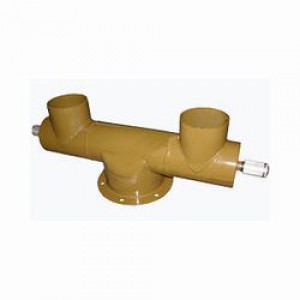

Клапан герметический сдвоенный ГК-2-100 — это специализированное запорно-переключающее устройство, предназначенное для:
-
переключения работы фильтровентиляционного агрегата ФВА-49 с одного режима на другой;
-
полного отключения агрегата от системы воздуховодов;
-
обеспечения герметичного закрытия воздушных каналов.
Клапан применяется в системах фильтровентиляции защитных сооружений для управления режимами работы оборудования.
Конструктивные особенности
Клапан ГК-2-100 имеет следующую конструкцию:
Устройство углового клапана
Угловой герметический клапан состоит из:
-
резинового диска — обеспечивает герметичное перекрытие;
-
двух металлических дисков — между которыми зажат резиновый диск;
-
штока — для передачи усилия;
-
рукоятки — для управления.
Принцип работы
При закрывании клапана:
-
Оператор вращает рукоятку, навертывая ее на наружную резьбу сальника;
-
Шток перемещается, прижимая резиновый диск к кольцевому выступу (зигу) на корпусе клапана;
-
Резиновый диск плотно прилегает к зигу, обеспечивая герметичное перекрытие воздушного канала.
Технические характеристики
Схема подключения
Клапан ГК-2-100 подключается следующим образом:
Режимы работы
С помощью клапана ГК-2-100 обеспечивается переключение режимов работы фильтровентиляционного агрегата ФВА-49:
Применение
Клапан герметический сдвоенный ГК-2-100 используется:
-
в составе фильтровентиляционного агрегата ФВА-49;
-
в системах фильтровентиляции бомбоубежищ;
-
в защитных сооружениях гражданской обороны (ЗС ГО);
-
для переключения режимов работы фильтровентиляционного оборудования.
Преимущества
-
Надежная герметизация — резиновые диски обеспечивают плотное прилегание к зигам корпуса
-
Удобство управления — рукоятки с навертыванием на резьбу сальника
-
Двухканальное переключение — одновременное управление двумя линиями
-
Совместимость — разработан специально для работы с ФВА-49 и ФПУ-200
-
Простота монтажа — фланцевое присоединение
Сравнительная таблица герметических клапанов
