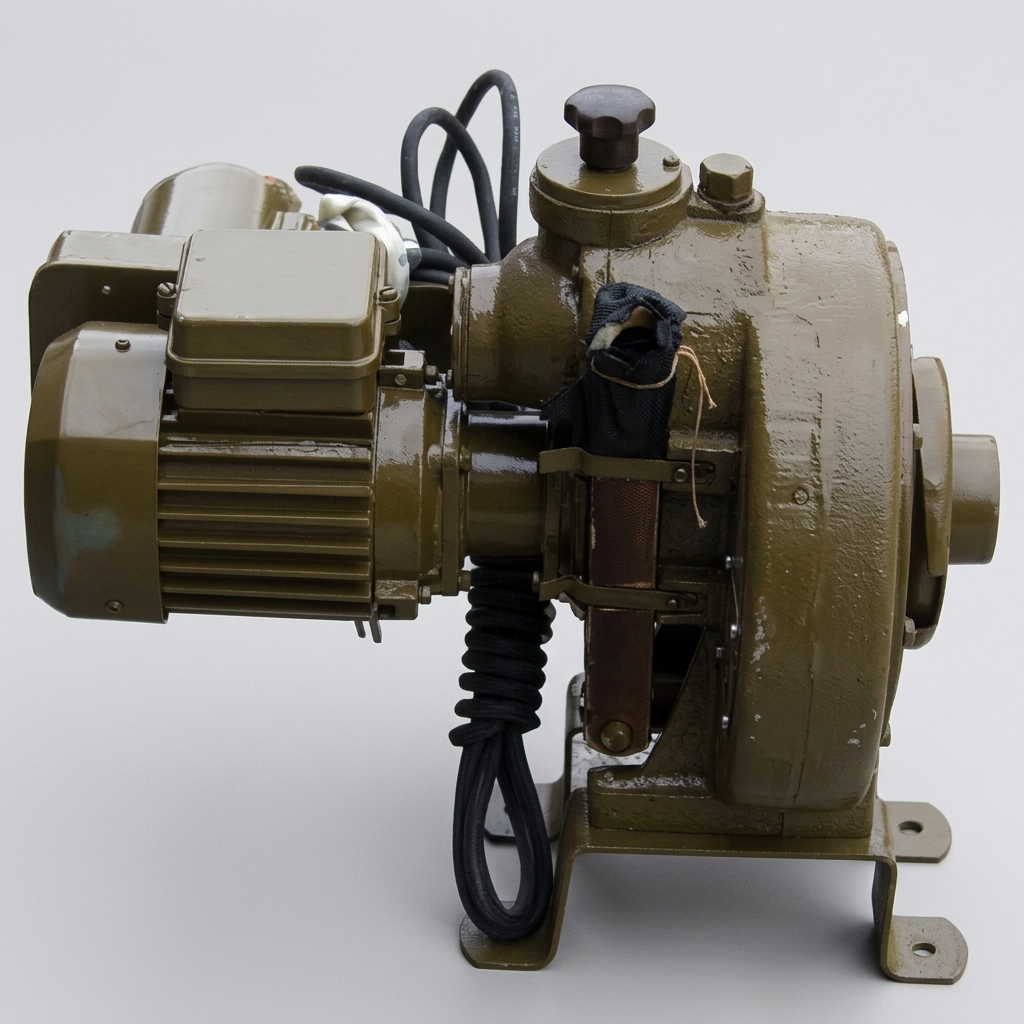

МГВ вентилятор малогабаритный

Малогабаритный вентилятор МГВ с электродвигателем — это специализированное вентиляционное оборудование, предназначенное для:

• просасывания наружного воздуха через систему воздуховодов;

• просасывания наружного воздуха через фильтр-поглотитель ФП-50/25;

• подачи очищенного воздуха в защитное сооружение;

• создания избыточного давления воздуха (подпора) в сооружении.

Вентилятор МГВ применяется в системах коллективной защиты небольших сооружений, обеспечивая надежную подачу очищенного воздуха и защиту от проникновения загрязненного воздуха через неплотности.

Конструктивные особенности

Вентилятор МГВ состоит из следующих основных узлов:

Технические характеристики

Приводы

Электрический привод

Вентилятор МГВ оснащается электродвигателем одного из двух типов:

• АОЛБ 012-2 (мощность 0,05 кВт, 2880 об/мин);

• 4ААЕ50В2У2 (мощность 0,06 кВт, 2830 об/мин).

Электродвигатели работают от сети напряжением 220 В.

Ручной привод

При отсутствии электропитания вентилятор приводится в действие через редуктор с передаточным числом 55. Частота вращения рукоятки при работе от ручного привода составляет 52 об/мин, что обеспечивает номинальную производительность вентилятора.

Создание подпора

Вентилятор МГВ обеспечивает создание избыточного давления (подпора) в защищаемом сооружении, что предотвращает:

• проникновение загрязненного воздуха через неплотности;

• подсос неочищенного воздуха в помещение укрытия;

• попадание радиоактивной пыли, отравляющих веществ и бактериальных средств.

Применение

Вентилятор МГВ применяется:

• в составе систем с фильтром-поглотителем ФП-50/25;

• в малогабаритных защитных сооружениях;

• в бомбоубежищах и противорадиационных укрытиях малой вместимости;

• в объектах, где требуется компактное вентиляционное оборудование.

Сравнительная таблица малогабаритных вентиляторов

Сравнение с другими вентиляторами

Преимущества МГВ

• Компактность — малые габариты (498×382×425 мм) и масса (14 кг)

• Универсальность привода — работа от электродвигателя или ручного привода

• Специализация — разработан для совместной работы с фильтром-поглотителем ФП-50/25

• Создание подпора — избыточное давление в защищаемом сооружении

• Надежность — гарантийный срок хранения 5 лет, моторесурс 200 часов

• Простота обслуживания — наличие маслоналивного и сливного отверстий для обслуживания редуктора

Монтаж и обслуживание

Вентилятор МГВ монтируется в системе с фильтром-поглотителем ФП-50/25. Подключение осуществляется через:

• патрубок воздухозаборный — для подключения к воздухозаборной линии;

• патрубок нагнетательный — для подключения к сооружению.

Обслуживание включает:

• периодическую проверку работоспособности электродвигателя;

• контроль уровня масла в редукторе через маслоналивное отверстие;

• замену масла через сливное отверстие;

• проверку ручного привода и рукоятки;

• смазку движущихся частей.

Гарантийные обязательства:

• гарантийный срок хранения — 5 лет;

• моторесурс вентилятора — 200 часов.
