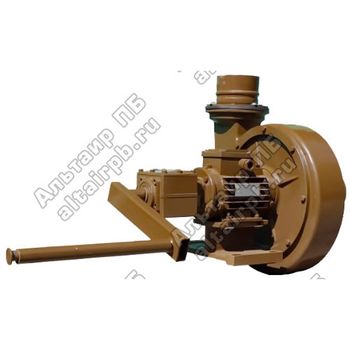

Вентилятор ЭРВ-49 — это специализированное вентиляционное оборудование, предназначенное для систем вентиляции убежищ и противорадиационных укрытий (ПРУ) , не оборудованных дизельными электростанциями (ДЭС). Вентилятор применяется во всех режимах вентиляции и может эксплуатироваться как в военное, так и в мирное время.
ЭРВ-49 выполняет следующие функции:
-
обеспечение воздухообмена в режиме чистой вентиляции (I режим);
-
подача воздуха в режиме фильтровентиляции (II режим);
-
обеспечение циркуляции воздуха в режиме регенерации (III режим);
-
работа от электропривода при наличии электроснабжения;
-
работа от ручного привода при отсутствии электроэнергии.
Конструктивные особенности

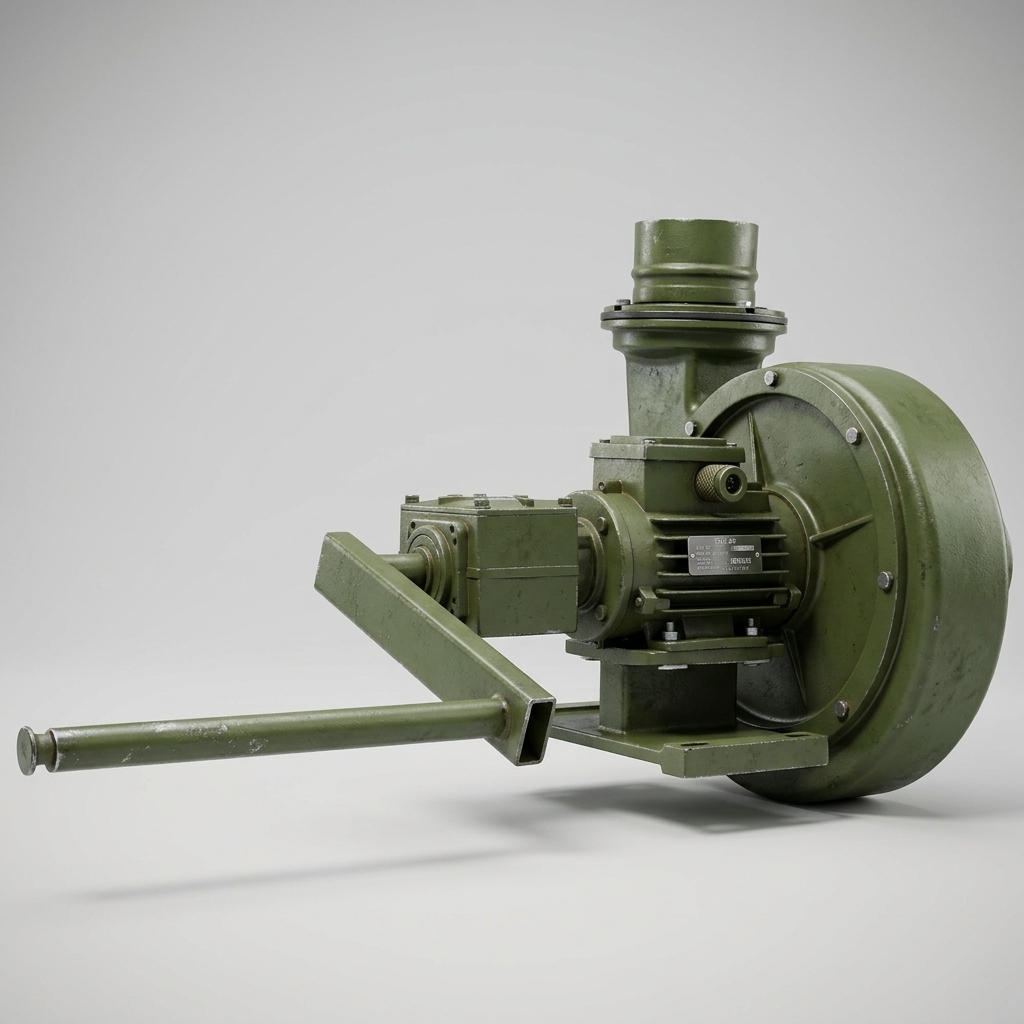

Вентилятор ЭРВ-49 выполнен в компактном корпусе и оснащен двумя типами привода:
Технические характеристики
Режимы работы
Вентилятор ЭРВ-49 обеспечивает работу во всех трех режимах вентиляции защитных сооружений:
Приводы
Электрический привод
Вентилятор работает от электродвигателя АИР 56А2У3 мощностью 0,25 кВт с числом оборотов 3000 об/мин. Электродвигатель рассчитан на напряжение питания 220/380 В, что обеспечивает совместимость с различными источниками электроснабжения.
Ручной привод
При отсутствии электропитания вентилятор приводится в действие ручным приводом. Для работы требуется 2 человека. Производительность при ручном приводе соответствует номинальным значениям при скорости вращения рукоятки 45 об/мин.
Условия эксплуатации
Вентилятор ЭРВ-49 предназначен для эксплуатации:
-
в убежищах гражданской обороны;
-
в противорадиационных укрытиях (ПРУ);
-
в объектах, не оборудованных дизельными электростанциями (ДЭС);
-
в системах вентиляции как в военное, так и в мирное время.
Сравнительная таблица вентиляторов для сооружений ГО
Преимущества ЭРВ-49
-
Универсальность — работа во всех трех режимах вентиляции (I, II, III)
-
Автономность — наличие ручного привода (2 человека) обеспечивает работу при отсутствии электроэнергии
-
Компактность — малые габариты (500×390×400 мм) и масса (17,5 кг) для монтажа в ограниченных пространствах
-
Надежность — специально разработан для объектов без ДЭС
-
Экономичность — низкая установочная мощность (0,25 кВт) при достаточной производительности
-
Двухрежимная производительность — оптимизированные параметры для различных режимов вентиляции
Монтаж и обслуживание
Вентилятор ЭРВ-49 монтируется в системах вентиляции убежищ и противорадиационных укрытий. Обслуживание включает:
-
периодическую проверку работоспособности электродвигателя;
-
контроль герметичности соединений;
-
проверку ручного привода и механизма переключения;
-
смазку движущихся частей;
-
контроль уровня шума и вибрации.
