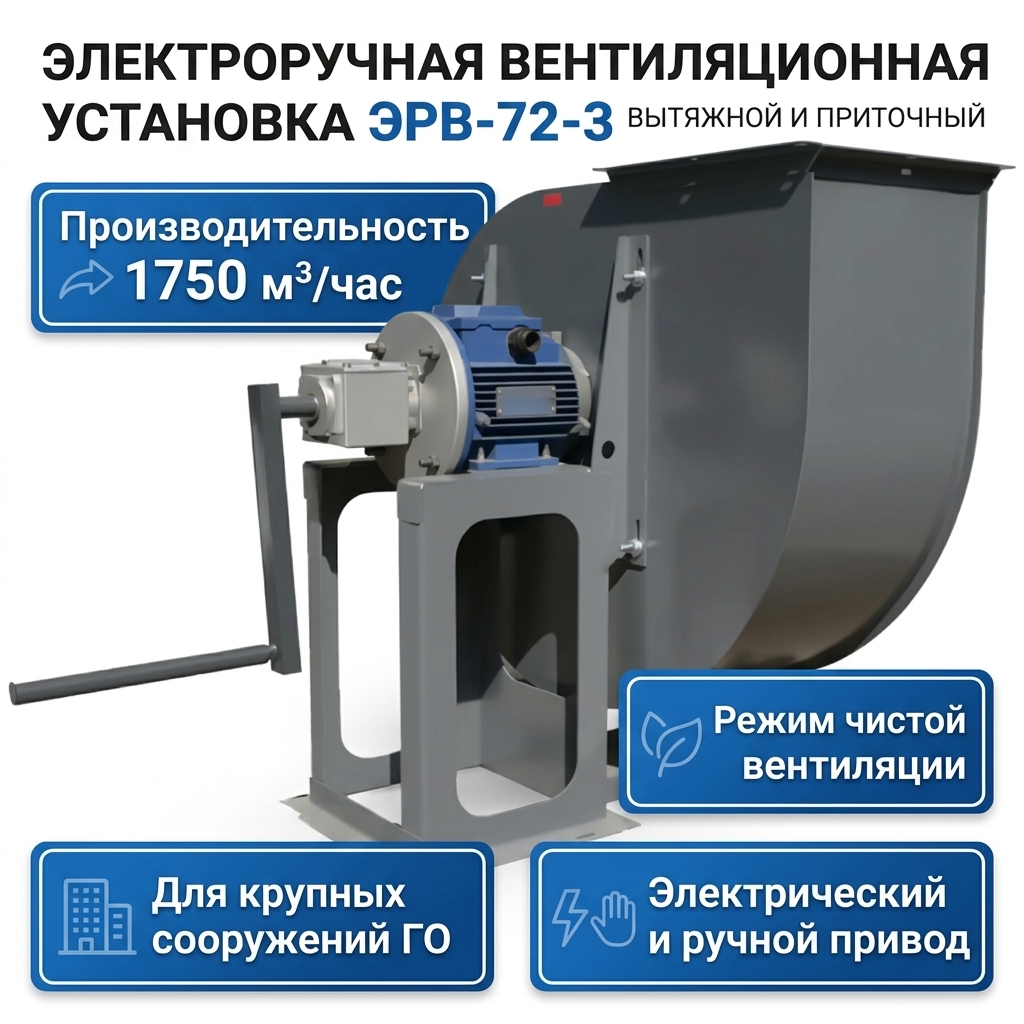

ЭРВ-72-3 установка вентиляционная

Установка электроручная вентиляционная ЭРВ-72-3 — это специализированное оборудование, предназначенное для подачи воздуха в помещения сооружений гражданской обороны в режиме чистой вентиляции. Установка применяется в системах вытяжной и приточной вентиляции и обеспечивает надежное воздухоснабжение защитных сооружений.

ЭРВ-72-3 выполняет следующие функции:

• подача наружного воздуха в помещения сооружений ГО;

• обеспечение воздухообмена в режиме чистой вентиляции;

• работа как в приточных, так и в вытяжных системах вентиляции;

• автономная работа при отсутствии электропитания (ручной привод).

Конструктивные особенности

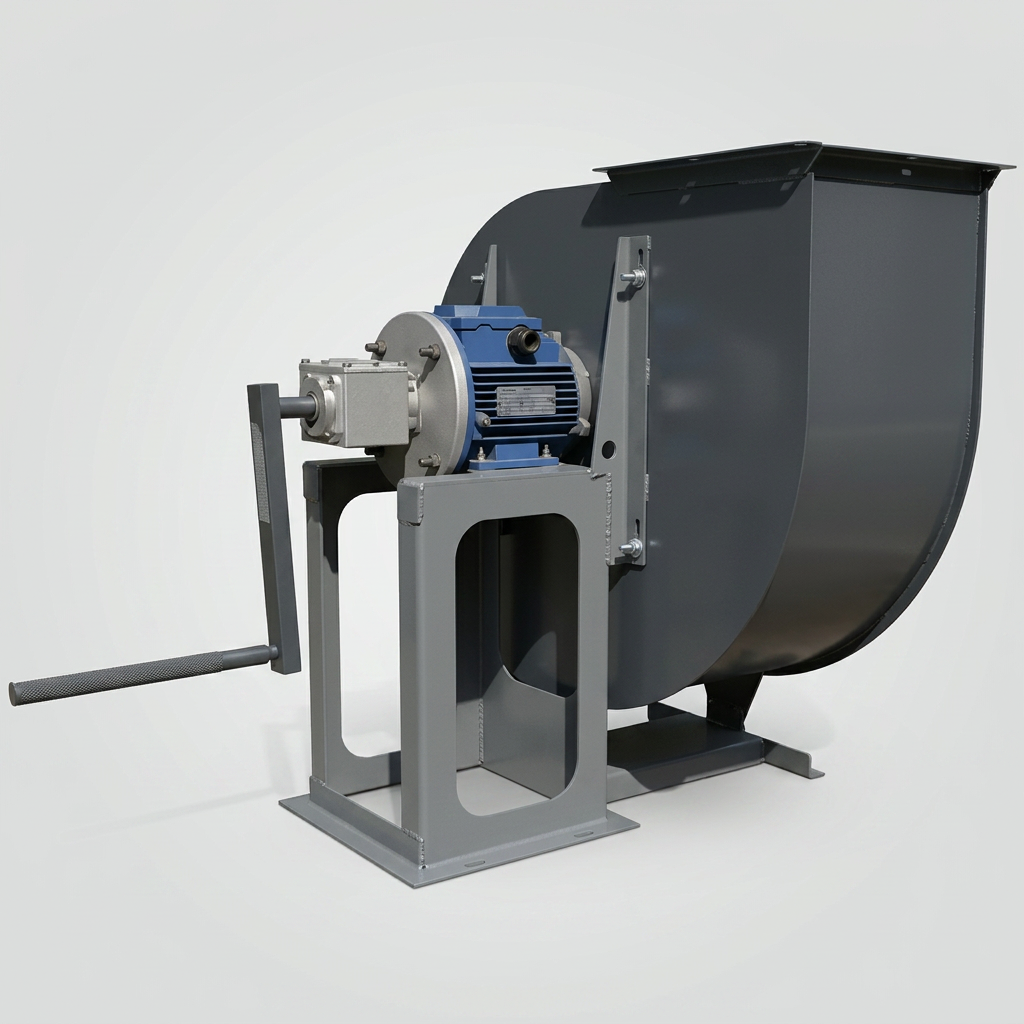

Установка ЭРВ-72-3 состоит из вентилятора, электродвигателя и редуктора с ручным приводом. Конструкция обеспечивает возможность переключения между электрическим и ручным приводом в зависимости от наличия электропитания.

Технические характеристики

Режимы работы

Электрический привод

При наличии электропитания установка работает от электродвигателя АИР71А6 мощностью 0,37 кВт. В этом режиме обеспечивается номинальная производительность 1750 м³/час при полном давлении 245,17 Па.

Ручной привод

При отсутствии электропитания установка приводится в действие через редуктор. Ручной привод позволяет обслуживающему персоналу обеспечить работу вентиляции даже в аварийных условиях при отключении электроэнергии.

Применение в системах вентиляции

Установка ЭРВ-72-3 может использоваться в двух типах вентиляционных систем:

Условия эксплуатации

Установка ЭРВ-72-3 предназначена для эксплуатации в сооружениях гражданской обороны:

• бомбоубежища;

• защитные сооружения ГО (ЗС ГО);

• противорадиационные укрытия (ПРУ);

• подземные сооружения и убежища.

Благодаря наличию ручного привода, оборудование сохраняет работоспособность при отключении внешнего электропитания.

Сравнительная таблица вентиляционных установок ЭРВ

Сравнение с фильтровентиляционными агрегатами

Преимущества ЭРВ-72-3

• Высокая производительность — 1750 м³/час обеспечивает эффективный воздухообмен в крупных сооружениях ГО

• Универсальность — работает как в приточных, так и в вытяжных системах вентиляции

• Автономность — наличие ручного привода гарантирует работу при отключении электроэнергии

• Надежный вентилятор — центробежный вентилятор Ц 4-75 №4 обеспечивает стабильные параметры воздушного потока

• Экономичность — установочная мощность всего 0,37 кВт при высокой производительности

• Специализация — разработан специально для сооружений гражданской обороны

Монтаж и обслуживание

Установка ЭРВ-72-3 монтируется в вентиляционных камерах сооружений ГО. Обслуживание включает:

• периодическую проверку работоспособности электродвигателя;

• контроль герметичности воздуховодов;

• проверку редуктора и ручного привода;

• смазку движущихся частей;

• контроль уровня шума и вибрации.
