Вентилятор электроручной ЭРВ-72-2

Установка электроручная вентиляционная ЭРВ-72-2 — это специализированное оборудование, предназначенное для подачи воздуха в помещения сооружений гражданской обороны в режиме чистой вентиляции. Установка применяется в системах вытяжной и приточной вентиляции и обеспечивает надежное воздухоснабжение защитных сооружений.

ЭРВ-72-2 выполняет следующие функции:

• подача наружного воздуха в помещения сооружений ГО;

• обеспечение воздухообмена в режиме чистой вентиляции;

• работа как в приточных, так и в вытяжных системах вентиляции;

• автономная работа при отсутствии электропитания (ручной привод).

Конструктивные особенности

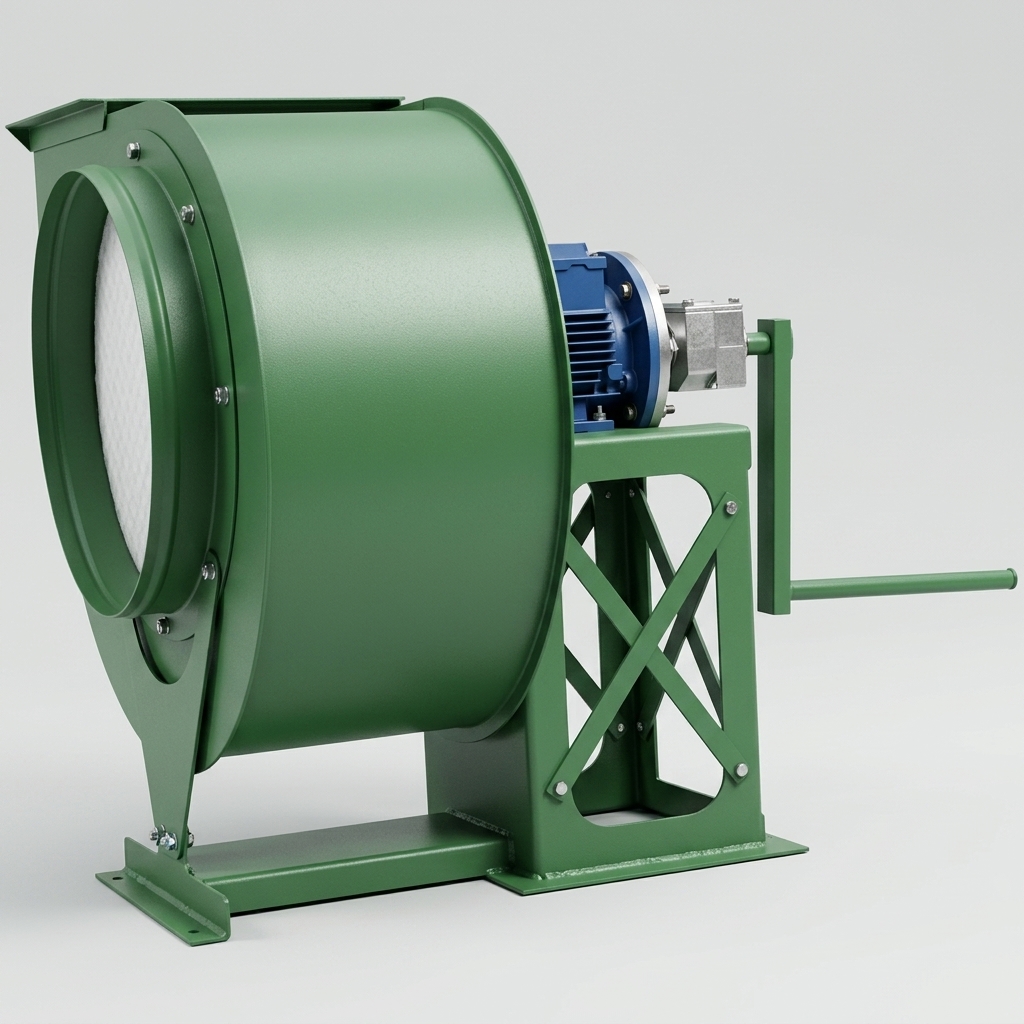

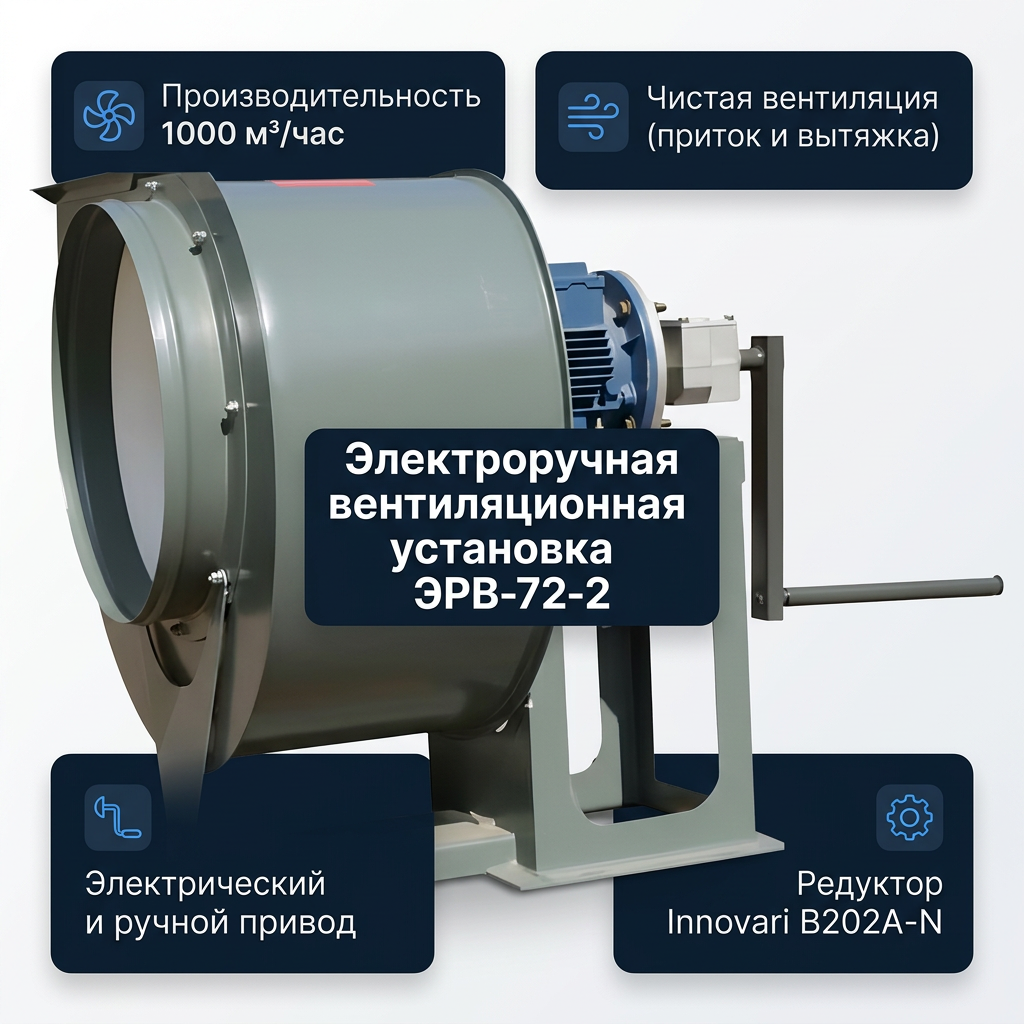

Установка ЭРВ-72-2 состоит из вентилятора, электродвигателя и редуктора с ручным приводом. Конструкция обеспечивает возможность переключения между электрическим и ручным приводом в зависимости от наличия электропитания.

Технические характеристики

Режимы работы

Электрический привод

При наличии электропитания установка работает от электродвигателя АИР63А4 мощностью 0,25 кВт. В этом режиме обеспечивается номинальная производительность 1000 м³/час при полном давлении 264,8 Па.

Ручной привод

При отсутствии электропитания установка приводится в действие через редуктор Innovari B202A-N. Усилие на рукоятке в момент трогания не превышает 25 кгс, что позволяет обслуживающему персоналу обеспечить работу вентиляции даже в аварийных условиях.

Применение в системах вентиляции

Установка ЭРВ-72-2 может использоваться в двух типах вентиляционных систем:

Условия эксплуатации

Установка ЭРВ-72-2 предназначена для эксплуатации в сооружениях гражданской обороны:

• бомбоубежища;

• защитные сооружения ГО (ЗС ГО);

• противорадиационные укрытия (ПРУ);

• подземные сооружения и убежища.

Благодаря наличию ручного привода, оборудование сохраняет работоспособность при отключении внешнего электропитания.

Сравнительная таблица вентиляционных установок

Преимущества ЭРВ-72-2

• Универсальность — работает как в приточных, так и в вытяжных системах вентиляции

• Высокая производительность — 1000 м³/час обеспечивает эффективный воздухообмен в сооружениях ГО

• Автономность — наличие ручного привода гарантирует работу при отключении электроэнергии

• Современный редуктор — комплектуется редуктором Innovari B202A-N (аналог Ц2У-100-40-21)

• Надежность — усиление на рукоятке не более 25 кгс обеспечивает удобство эксплуатации ручного привода

• Специализация — разработан специально для сооружений гражданской обороны

Монтаж и обслуживание

Установка ЭРВ-72-2 монтируется в вентиляционных камерах сооружений ГО. Обслуживание включает:

• периодическую проверку работоспособности электродвигателя;

• контроль герметичности воздуховодов;

• проверку редуктора и ручного привода;

• смазку движущихся частей;

• контроль усилия на рукоятке.
