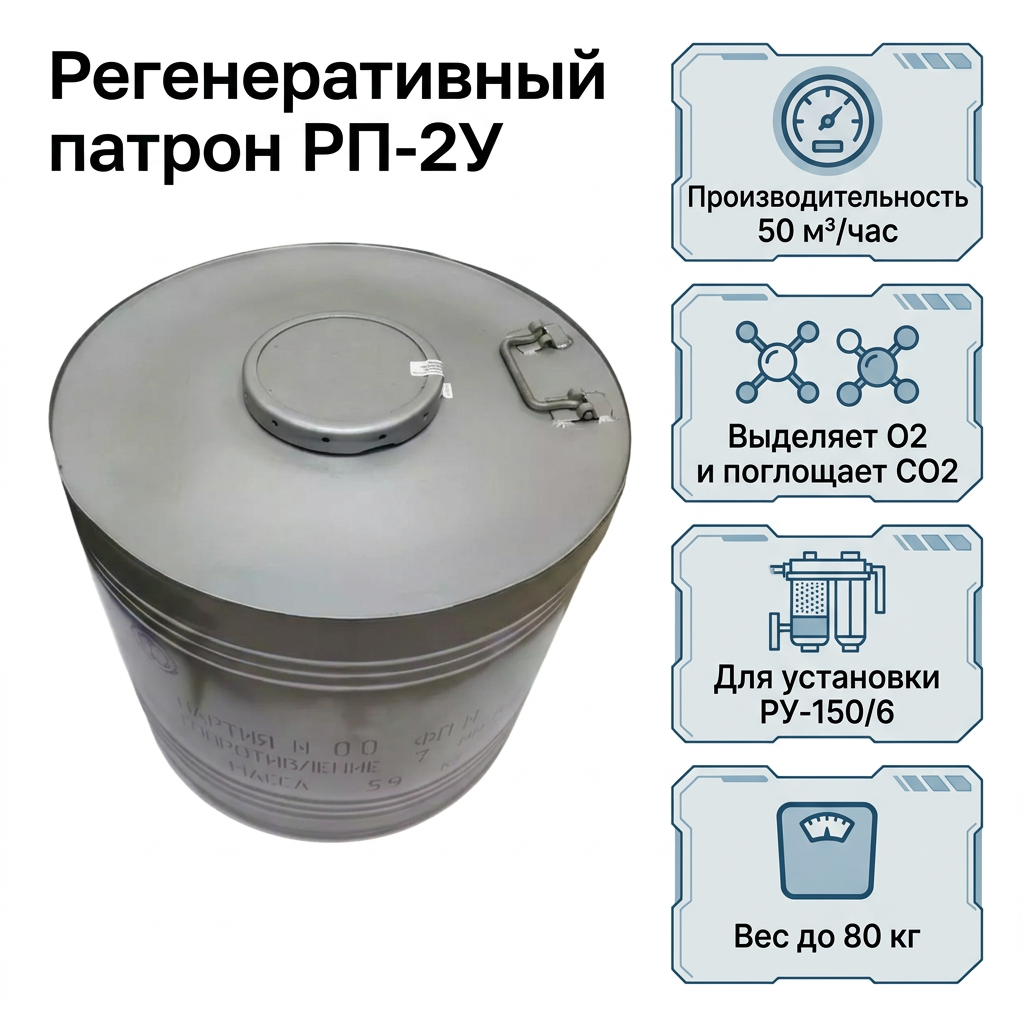

РП-2У регенеративный патрон

Регенеративный патрон РП-2У — это специализированный сменный элемент, предназначенный для работы в составе регенеративной установки РУ-150/6. Патрон обеспечивает регенерацию воздуха по кислороду и двуокиси углерода в убежищах гражданской обороны и других защитных сооружениях.

РП-2У выполняет следующие функции:

• поглощение двуокиси углерода (CO₂) из внутреннего воздуха убежища;

• выделение кислорода (O₂) для поддержания жизнедеятельности укрываемых;

• обеспечение автономной работы систем регенерации в III режиме вентиляции.

Конструктивные особенности

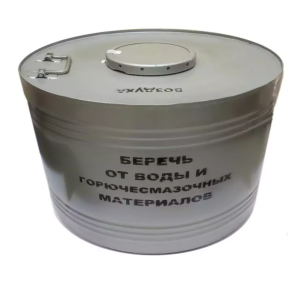

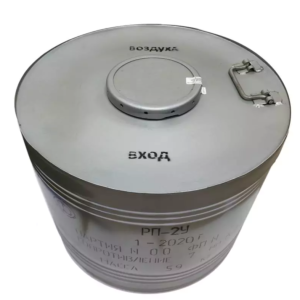

Регенеративный патрон РП-2У выполнен в металлическом корпусе цилиндрической формы, обеспечивающем герметичность и надежность при эксплуатации. Патрон содержит химический регенеративный состав, который при взаимодействии с углекислым газом выделяет кислород.

Технические характеристики

Применение в составе РУ-150/6

Регенеративная установка РУ-150/6 состоит из 6 регенеративных патронов РП-2У. Принцип работы установки предусматривает поэтапное использование патронов:

1. Воздух сначала проходит через первые три патрона;

2. После их отработки воздух направляется через остальные три патрона.

При прохождении через патроны РП-2У воздух очищается от углекислого газа и обогащается кислородом.

Соответствие параметров:

• 6 патронов РП-2У × 50 м³/час = 300 м³/час (суммарная производительность)

• Установка РУ-150/6 обеспечивает расход 150–225 м³/час с учетом режимов работы

Условия эксплуатации

Регенеративные патроны РП-2У эксплуатируются в составе установки РУ-150/6, которая монтируется на бетонном полу в отдельном помещении. При работе патронов:

• регенерация воздуха сопровождается повышением его температуры;

• максимальная температура воздуха на выходе из патронов достигает 150°С;

• требуется охлаждение воздуха перед подачей в отсеки убежища.

Замена и обслуживание

Патроны РП-2У являются расходными элементами и подлежат замене после отработки регенеративного состава. Признаками необходимости замены являются:

• достижение предельной концентрации CO₂;

• снижение выделения кислорода;

• истечение срока эксплуатации.

Замена патронов производится в соответствии с регламентом обслуживания установки РУ-150/6.

Сравнительная таблица регенеративных патронов и установок

Преимущества РП-2У

• Высокая производительность — 50 м³/час на один патрон

• Комплексная регенерация — одновременное поглощение CO₂ и выделение кислорода

• Совместимость — специально разработан для установки РУ-150/6

• Надежность — металлический корпус, герметичная конструкция

• Стандартизация — унифицированный размер для установки в составе РУ-150/6

Применение

Регенеративный патрон РП-2У применяется в составе:

• регенеративной установки РУ-150/6;

• фильтровентиляционного комплекта ФВК-2;

• систем коллективной защиты бомбоубежищ;

• защитных сооружений гражданской обороны (ЗС ГО).
