Химический защитный костюм КИХ-4М: назначение, эксплуатация и комплектация
1. Область применения и условия использования
Костюм изолирующий химический марки КИХ-4М относится к средствам индивидуальной защиты многократного применения. Исключение составляют ситуации воздействия жидких форм аммиака или хлора — в таких случаях допускается однократное использование изделия.
Изделие рассчитано на круглогодичную эксплуатацию в интервале температур наружного воздуха от –40 °C до +40 °C. Работа возможна как внутри производственных помещений, так и на открытых площадках, включая условия выпадения атмосферных осадков.
Основные сферы применения:
-
предприятия химической и нефтехимической промышленности;
-
коммунальные системы «Водоканал»;
-
аварийно-спасательные формирования при ликвидации последствий выбросов опасных химических веществ;
-
выполнение ремонтных работ в условиях химически агрессивной среды.
Костюм надевается поверх штатной летней или зимней спецодежды по табелю.
2. Совместимость с дыхательными аппаратами
КИХ-4М эксплуатируется совместно с изолирующими средствами защиты органов дыхания (СИЗОД). Дыхательный аппарат размещается в подкостюмном пространстве.
Допустимые типы СИЗОД:
-
аппараты на сжатом воздухе (например, АИР-98МИ-20, АСВ, АВХ и аналоги);
-
кислородно-изолирующие противогазы, в частности КИП-8.
Система «костюм — дыхательный аппарат» является полностью герметичной и адаптирована для работы в агрессивных средах.
3. Классификация изолирующих СИЗОД (справочно)
3.1. Аппараты на сжатом воздухе
По конструктивному исполнению подразделяются на следующие типы:
Примеры моделей:
-
Постоянная подача: АДА-2, Saver CF (Draeger).
-
Легочно-автоматическая с избыточным давлением: АП «Омега» («Север»), АП-98-7К, ПТС «Базис» (включая модификации «Профи», «Спасатель»), АИР-300СВ, PA94Plus Basic, PSS 100 (Draeger), серии BD96 и AirMaXX (MSA Auer).
-
Устаревшие модели без избыточного давления: АСВ-2 (сегодня применяются ограниченно).
-
Шланговые с резервным источником: ДША «Вектор» в комплексе со станцией «Каскад», ПТС «Резерв» с мобильной станцией «Модуль», АДШ, ДША-99, ШДА.
3.2. Кислородно-изолирующие противогазы (КИП)
Конструктивные разновидности:
-
На сжатом газообразном кислороде под высоким давлением (баллонная система).
-
На сжатом кислороде с жестким ранцем, включающим регенеративный патрон, дыхательный мешок и баллон.
-
На химически связанном или жидком кислороде: кислород выделяется в результате химической реакции непосредственно в дыхательном контуре. Применяются как маятниковая, так и круговая схемы дыхания.
Примеры:
-
КИП-8, КИП-14, «Урал-10»;
-
BioPak 240R, Р-30, Drager Bg 4 Plus;
-
ИП-4М, ИП-4МК, РХ4Е (П), MSA Auer Air Elite 4h.
Важно: Подготовка любого дыхательного аппарата к работе выполняется исключительно в соответствии с руководством по эксплуатации завода-изготовителя.
4. Конструкция костюма КИХ-4М

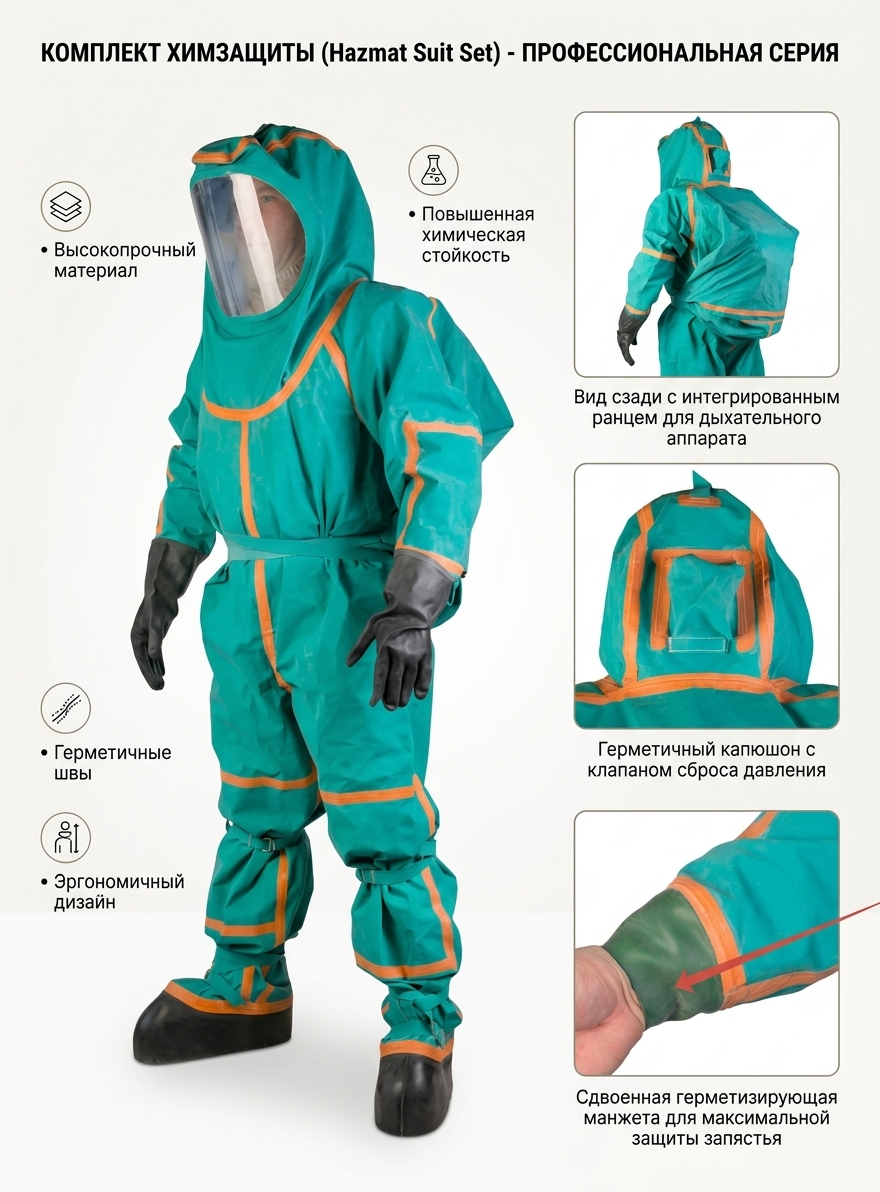

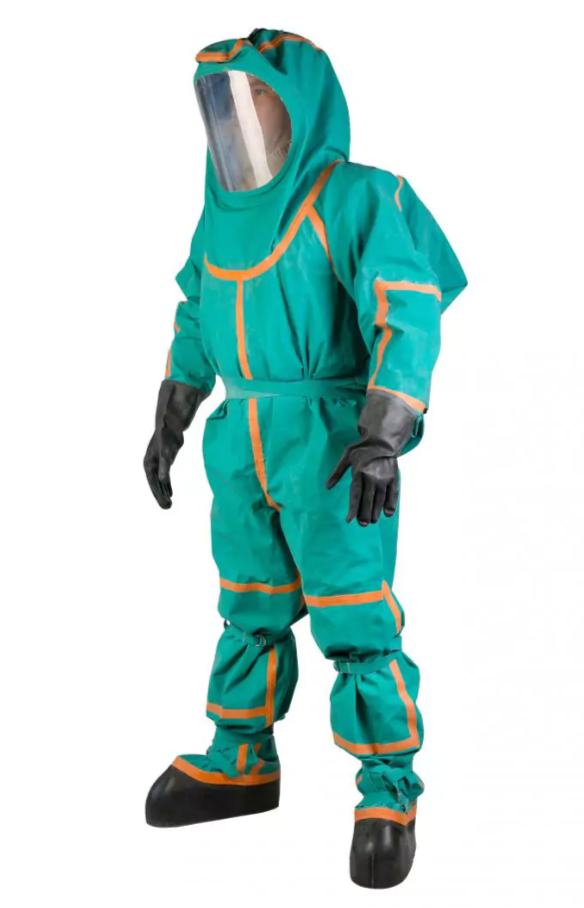

Костюм выполнен в форме комбинезона, объединенного с капюшоном. Конструктивные элементы: рукава покроя реглан, герметизирующий лаз (технологическое отверстие), притачные осоюзки, а также съемные пятипалые перчатки для защиты рук.
4.1. Капюшон и смотровое окно
-

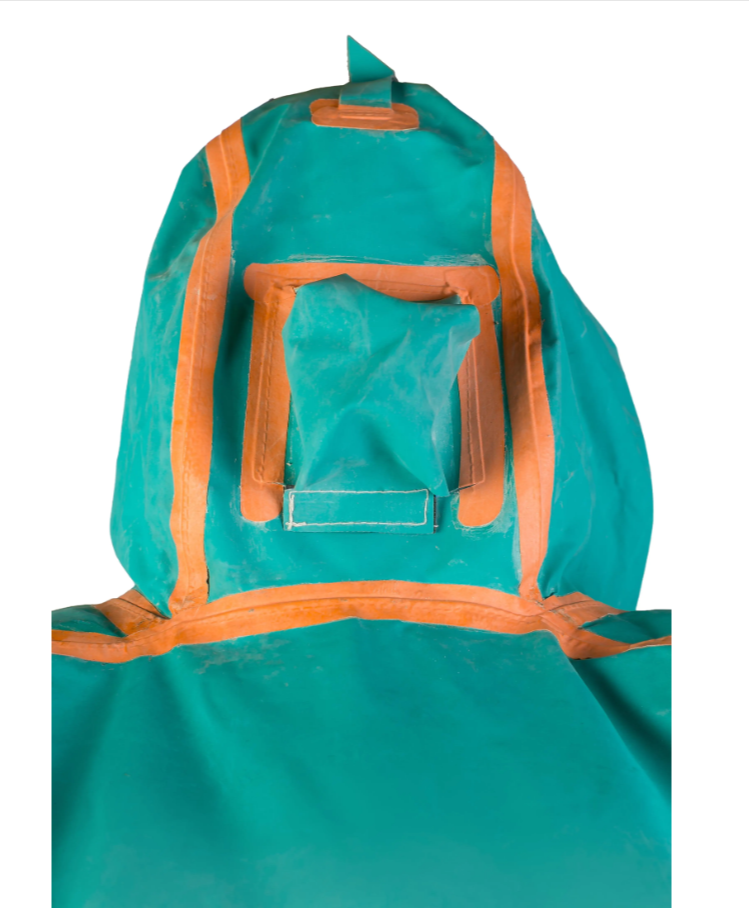

На затылочной части капюшона расположен клапан для стравливания избыточного давления, сверху прикрытый предохранительным карманом.
-
Имеются регулировочный хлястик и крепление в виде держателя полуколец.
-
В проем капюшона вклеено панорамное смотровое стекло. С внутренней стороны оно дополнительно зафиксировано окантовкой из прорезиненной материи.
4.2. Рукава и защита рук
-

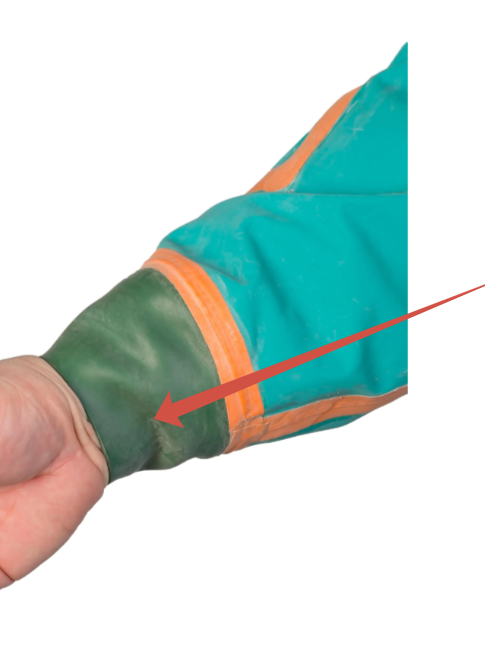

Нижняя часть рукава оканчивается резиновой манжетой. По согласованию допускается версия с притачными трехпалыми рукавицами из того же материала, что и костюм.
-
В области локтевых суставов предусмотрены налокотники.
-
Фиксация защитных перчаток осуществляется посредством эластичного кольца.
-
Комплект перчаточных изделий:
-
Хлопчатобумажные трикотажные перчатки — улучшают физиолого-гигиенические условия, обеспечивают теплоизоляцию рук при работе с криогенными веществами (хлор, аммиак) или при отрицательных температурах; надеваются непосредственно на руки под внешние защитные перчатки.
-
Пятипалые защитные перчатки — создают дополнительную герметизацию рукавов, предохраняют кожу от паров АХОВ, растворов кислот и щелочей, а также усиливают защиту от механических воздействий.
4.3. Спинная часть и гермоввод

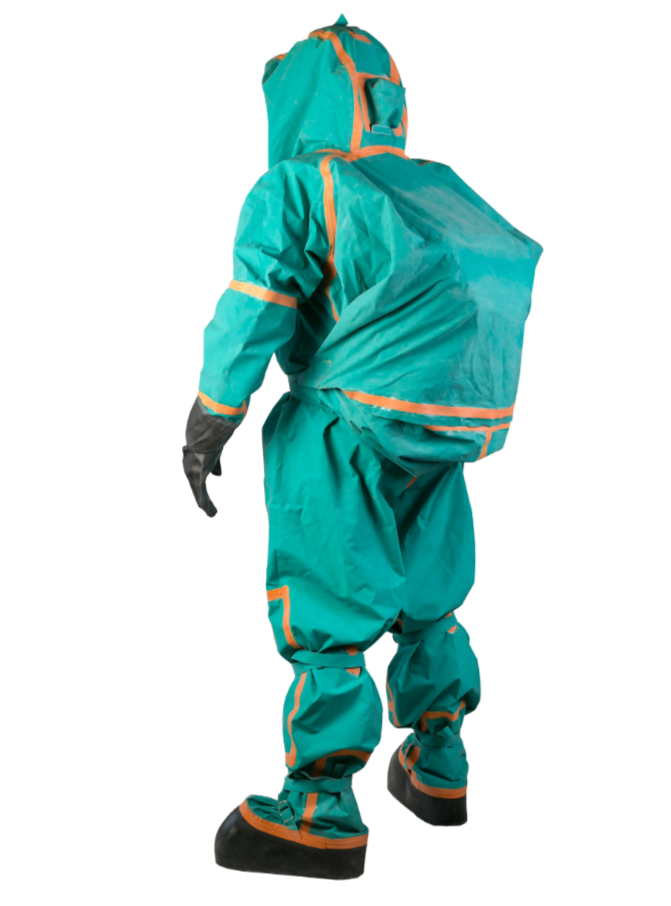

На задней поверхности комбинезона, в зоне спины, выполнен разъем овальной конфигурации. К его краям притачан лаз в виде рукава из прорезиненного полотна, который застегивается на молнию с двумя хлястиками.
4.4. Брючная часть
-
Брюки оканчиваются притачными осоюзками.
-
В области коленей вшиты наколенники.
-
Сзади под коленом и в районе щиколотки имеются хлястик и держатель полуколец.
-
С изнаночной стороны пятки предусмотрен усилитель.
4.5. Обработка швов и ремонтопригодность
Все швы комбинезона выполнены накладным способом и с лицевой стороны проклеены прорезиненной лентой. В комплекте поставки поставляется ремонтный набор и запасные части для устранения механических повреждений ткани или ленты.
5. Транспортировка и дополнительные элементы
-
Сумка для переноски изготовлена из прорезиненного материала, оснащена ручками, плечевым ремнем и разъемом, закрывающимся на текстильную застежку (липучку) или молнию.
-
По согласованию с заказчиком костюм может оснащаться светоотражающими полосами для работы в условиях ограниченной видимости.
-
В комплект включено средство для предотвращения запотевания смотрового стекла.
6. Размерная сетка КИХ-4М
7. Материалы, цвет и физико-механические свойства
Костюм изготавливается из двухстороннего прорезиненного полотна или иных материалов с покрытием, соответствующим требованиям ТР ТС 019/2011. Цветовые решения: синий или зеленый.
Герметичность и защитные свойства:
-
Конструкция костюма предотвращает проникновение воды и химических растворов в подкостюмное пространство при орошении или проведении нейтрализации (дегазации) методом душевания в течение не менее 10 минут.
-
Костюм является полностью герметичным.
8. Эксплуатационные ограничения
-
Время работы в костюме лимитируется продолжительностью защитного действия используемого дыхательного аппарата, а также уровнем физической нагрузки спасателя.
-
Масса изделия (без учета дыхательного аппарата и сапог) не превышает 6 кг, что соответствует требованиям СанПин 2.2.8.47-03.
Примечание: Представленная информация носит технико-справочный характер. При реальной эксплуатации следует руководствоваться заводскими инструкциями и нормативными документами.
