Костюм изолирующий химический КИХ-5М: техническое описание и характеристики

Назначение и режим эксплуатации

Изделие относится к категории средств индивидуальной защиты многократного использования. Исключение составляют ситуации прямого контакта с жидкими формами хлора или аммиака — в таких случаях допускается только однократное применение.

Условия работы:

• диапазон температур: от –40 °C до +40 °C;

• относительная влажность воздуха: от 30 % до 98 %;

• возможность эксплуатации внутри помещений и на открытых площадках;

• допускается воздействие атмосферных осадков.

Костюм надевается поверх штатной спецодежды (летней или зимней) по установленному табелю.

Совместимость с дыхательными аппаратами

КИХ-5М эксплуатируется совместно с изолирующими дыхательными устройствами на сжатом воздухе следующих типов:

• АП «Омега»;

• АП-2000;

• АП-98-7К;

• АП «Север»;

• АП-96М;

• АСВ-2;

• АИР;

• ИП-4М;

• ИП-4МК.

Дыхательный аппарат может размещаться внутри костюма либо в специальной сумке на спине (информация уточняется в таблице 1). Система «костюм — дыхательный аппарат» является герметичной и адаптированной для работы в агрессивных средах.

Классификация изолирующих СИЗОД (справочно)

Аппараты на сжатом воздухе

Примеры моделей:

• Постоянная подача: АДА-2, Saver CF (Draeger).

• Легочно-автоматическая с избыточным давлением: АП «Омега» («Север»), АП-98-7К, ПТС «Базис» (включая модификации «Профи», «Спасатель»), АИР-300СВ, PA94Plus Basic, PSS 100 (Draeger), серии BD96 и AirMaXX (MSA Auer).

• Устаревшие: АСВ-2 (сегодня применяется ограниченно).

• Шланговые: ДША «Вектор» со станцией «Каскад», ПТС «Резерв» с мобильной станцией «Модуль», АДШ, ДША-99, ШДА.

Кислородно-изолирующие противогазы (КИП)

Конструктивные разновидности:

• На сжатом газообразном кислороде под высоким давлением (баллонная система).

• На сжатом кислороде с жестким ранцем (регенеративный патрон, дыхательный мешок, баллон).

• На химически связанном или жидком кислороде — выделение кислорода происходит в результате химической реакции непосредственно в дыхательном контуре. Применяются как маятниковая, так и круговая схемы дыхания.

Примеры: КИП-8, КИП-14, «Урал-10», BioPak 240R, Р-30, Drager Bg 4 Plus, ИП-4М, ИП-4МК, РХ4Е (П), MSA Auer Air Elite 4h.

Важно: Подготовка любого дыхательного аппарата к работе выполняется строго по руководству по эксплуатации завода-изготовителя.

Конструкция костюма КИХ-5М

Общая компоновка

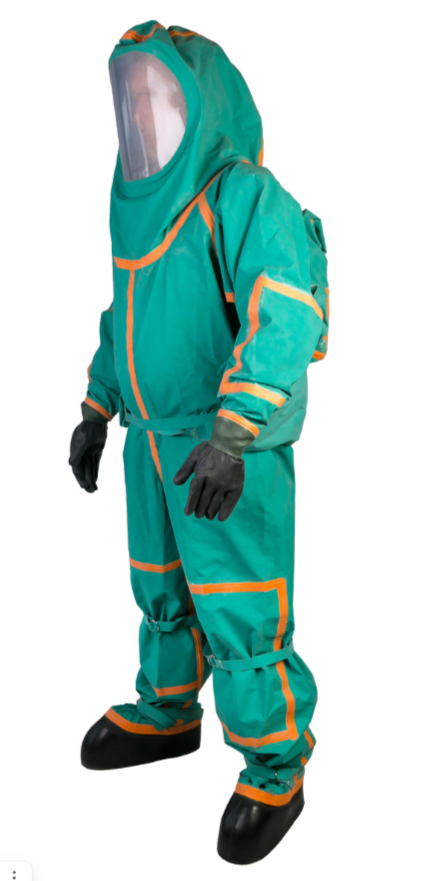

Костюм выполнен в форме комбинезона с капюшоном. Конструктивные элементы: рукава покроя реглан, герметизирующий лаз (технологическое отверстие), притачные осоюзки, а также съемные пятипалые перчатки для защиты рук.

Капюшон и смотровое окно

На затылочной части капюшона расположен клапан для стравливания избыточного давления, сверху прикрытый предохранительным карманом. Имеются регулировочный хлястик и крепление в виде держателя полуколец.

В проем капюшона вклеено панорамное смотровое стекло. С внутренней стороны оно дополнительно зафиксировано окантовкой из прорезиненной материи.

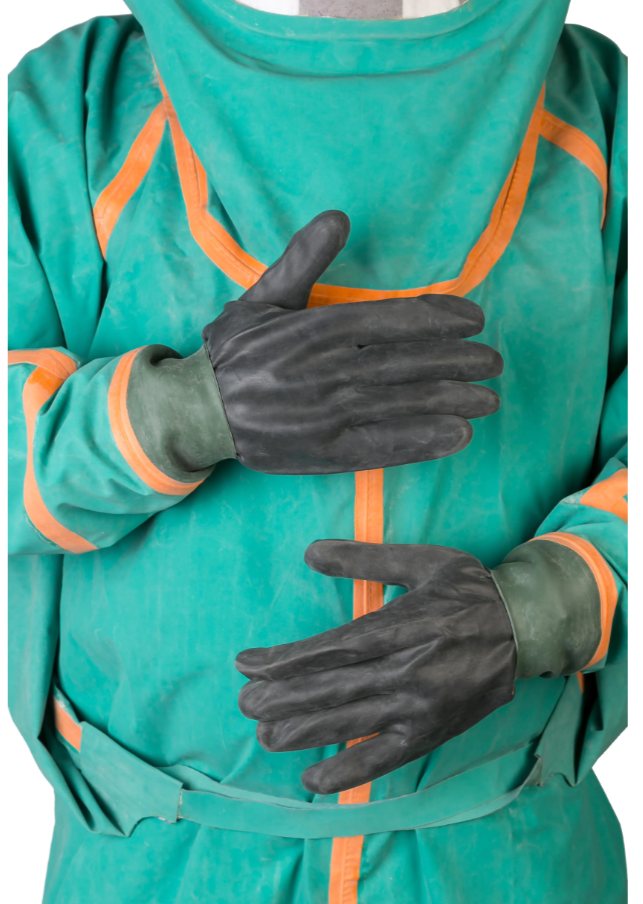

Рукава и защита рук

• Нижняя часть рукава оканчивается резиновой манжетой. По согласованию допускается версия с притачными трехпалыми рукавицами из того же материала, что и костюм.

• В области локтевых суставов предусмотрены налокотники.

• Фиксация защитных перчаток осуществляется посредством эластичного кольца.

• Комплект перчаточных изделий:

  • Хлопчатобумажные трикотажные перчатки — улучшают физиолого-гигиенические условия, обеспечивают теплоизоляцию рук при работе с криогенными веществами (хлор, аммиак) или при отрицательных температурах; надеваются непосредственно на руки под внешние защитные перчатки.

  • Пятипалые защитные перчатки — создают дополнительную герметизацию рукавов, предохраняют кожу от паров АХОВ, растворов кислот и щелочей, а также усиливают защиту от механических воздействий.

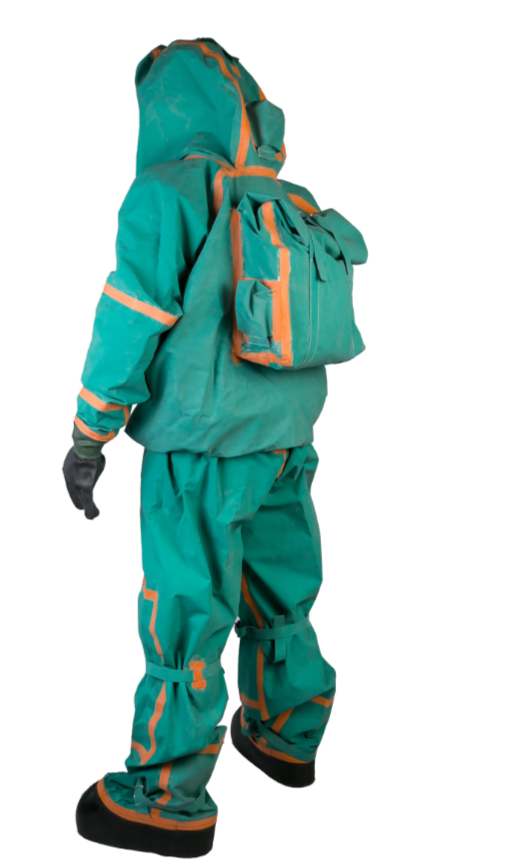

Спинная часть, лаз и ранец

На задней поверхности комбинезона, в зоне спины, выполнен разъем овальной конфигурации. К его краям притачан лаз в виде рукава из прорезиненного полотна, который застегивается на молнию с двумя хлястиками.

К верхней части лаза притачан ранец в виде мешка, застегивающийся на текстильную липучку. Особенности ранца:

• на передней части — два держателя полуколец и два хлястика;

• внутри на задней стенке — притачной термоизолятор и отверстие;

• с изнаночной стороны лаза в области притачивания ранца имеются «ребра жесткости»;

• на внешней поверхности ранца слева — клапан сброса избыточного давления, сверху защищенный предохранительным карманом.

Брючная часть

• Брюки оканчиваются притачными осоюзками.

• В области коленей вшиты наколенники.

• Сзади под коленом и в районе щиколотки имеются хлястик и держатель полуколец.

• С изнаночной стороны пятки предусмотрен усилитель.

Обработка швов и ремонтопригодность

Все швы комбинезона выполнены накладным способом и с лицевой стороны проклеены прорезиненной лентой. В комплекте поставки поставляется ремонтный набор и запасные части для устранения механических повреждений ткани или ленты.

Сумка для транспортировки

Изготовлена из прорезиненного материала, оснащена ручками и плечевым ремнем, с разъемом, закрывающимся на текстильную застежку (липучку) или молнию.

Дополнительные элементы

• По требованию заказчика костюм может оснащаться светоотражающими элементами для работы в условиях ограниченной видимости.

• В комплект включено средство для предотвращения запотевания смотрового стекла.

Размерная сетка

Костюм изготавливается на типовые фигуры мужчин трех условных (усредненных) размеров: 48, 52, 56. Каждый размер представлен тремя ростовками: I, II, III в соответствии с требованиями таблиц 2 и 3 (приводятся в сопроводительной документации).

Материал и сертификация

КИХ-5М изготавливается из двухстороннего прорезиненного полотна или иных материалов с покрытием, соответствующим требованиям ТР ТС 019/2011.

Защитные свойства

Конструкция костюма предотвращает проникновение воды и химических растворов в подкостюмное пространство при орошении или проведении нейтрализации (дегазации) методом душевания в течение не менее 10 минут. Костюм является полностью герметичным.

Время работы и массогабаритные характеристики

Продолжительность нахождения в костюме лимитируется двумя факторами:

• временем защитного действия используемого дыхательного аппарата;

• уровнем физической нагрузки спасателя.

Масса костюма (без учета дыхательного аппарата) соответствует нормативным требованиям (подробные данные уточняются в технической документации).

Срок службы и критерии списания

• Минимальный срок эксплуатации — 12 месяцев (1 год).

• При воздействии АХОВ (кроме жидких хлора и аммиака) — пятикратное использование.

• При воздействии жидких хлора или аммиака — только однократное.

• Гарантийный срок хранения — 5 лет.

Основания для снятия с эксплуатации:

• полный физический износ;

• наличие неремонтопригодных повреждений;

• изменение свойств материала (чрезмерная жесткость, хрупкость, липкость на ощупь).

Информация носит технико-справочный характер. При реальной эксплуатации руководствуйтесь заводскими инструкциями.
