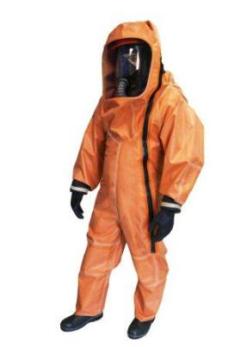

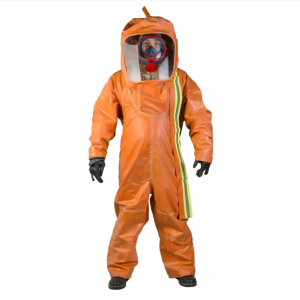

Изолирующий костюм скафандрового типа КИХ-4У

1. Назначение и область применения костюма КИХ-4У

Костюм изолирующий марки КИХ-4У выполнен по скафандровой схеме. Изделие предназначено для защиты человека при проведении аварийно-спасательных и ремонтных работ в условиях воздействия широкого спектра вредных поражающих факторов и промышленных загрязнений.

Защитные свойства распространяются на:

• газообразную и жидкую фазы (включая брызги) хлора, аммиака;

• окиси азота (в том числе при обливе);

• производные гидразина и другие опасные химические вещества (АХОВ);

• кратковременное воздействие концентрированных минеральных кислот (серной, азотной);

• криогенные вещества (жидкий хлор, жидкий аммиак);

• механические воздействия.

Костюм рассчитан на многократное применение. Исключение составляют случаи прямого контакта с жидкими формами хлора и аммиака — тогда допускается только однократное использование.

2. Условия эксплуатации

Изделие эксплуатируется круглогодично в следующих диапазонах:

• температура окружающей среды: от –40 °C до +40 °C;

• относительная влажность воздуха: от 30 % до 98 %.

Работа возможна как внутри производственных помещений, так и на открытых площадках, включая условия атмосферных осадков. Костюм надевается поверх штатной летней или зимней спецодежды по табелю.

3. Совместимость с дыхательными аппаратами

КИХ-4У используется в комплекте с изолирующими дыхательными аппаратами различных типов. Для размещения оборудования дыхательной системы в задней части костюма предусмотрен втачной рюкзак, который располагается в подкостюмном пространстве. Перечень рекомендованных дыхательных аппаратов приводится в сопроводительной таблице (в оригинале — таблица 1). Система «костюм — дыхательный аппарат» является полностью герметичной и адаптированной к агрессивным средам.

4. Классификация изолирующих СИЗОД (справочная информация)

4.1. Аппараты на сжатом воздухе

По конструктивному исполнению подразделяются на следующие категории:

Примеры моделей:

• Постоянная подача: АДА-2, Saver CF (Draeger).

• Легочно-автоматическая с избыточным давлением: АП «Омега» («Север»), АП-98-7К, ПТС «Базис» (включая модификации «Профи», «Спасатель»), АИР-300СВ, PA94Plus Basic, PSS 100 (Draeger), серии BD96 и AirMaXX (MSA Auer).

• Устаревшие модели без избыточного давления: АСВ-2 (сегодня применяются ограниченно).

• Шланговые с резервным источником: ДША «Вектор» в комплексе со станцией «Каскад», ПТС «Резерв» с мобильной станцией «Модуль», АДШ, ДША-99, ШДА.

5. Конструктивные особенности костюма КИХ-4У

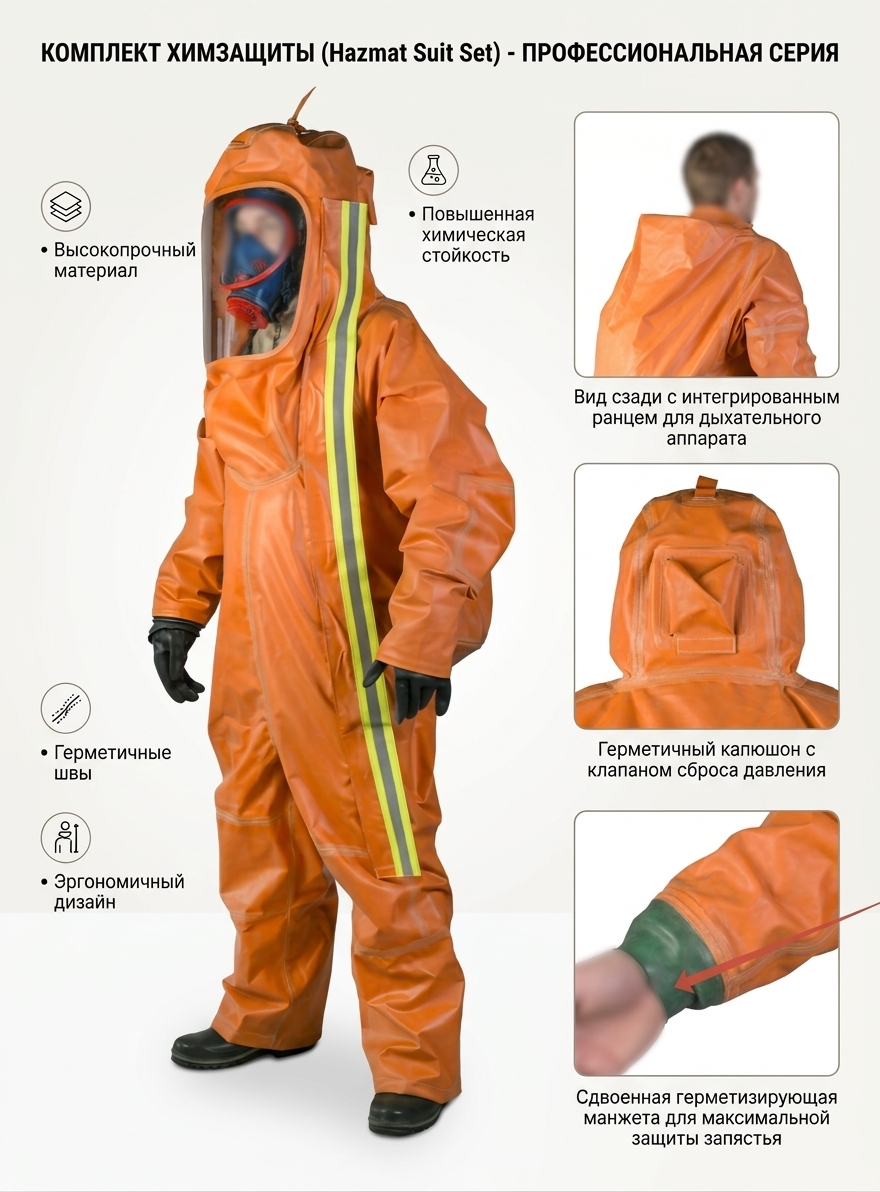

Костюм отличается эргономичностью, функциональностью и комфортом при работе. Защита кожных покровов и органов дыхания обеспечивается за счет непроницаемости материала, герметичности конструкции и применения изолирующего дыхательного аппарата.

5.1. Общая компоновка и доступ

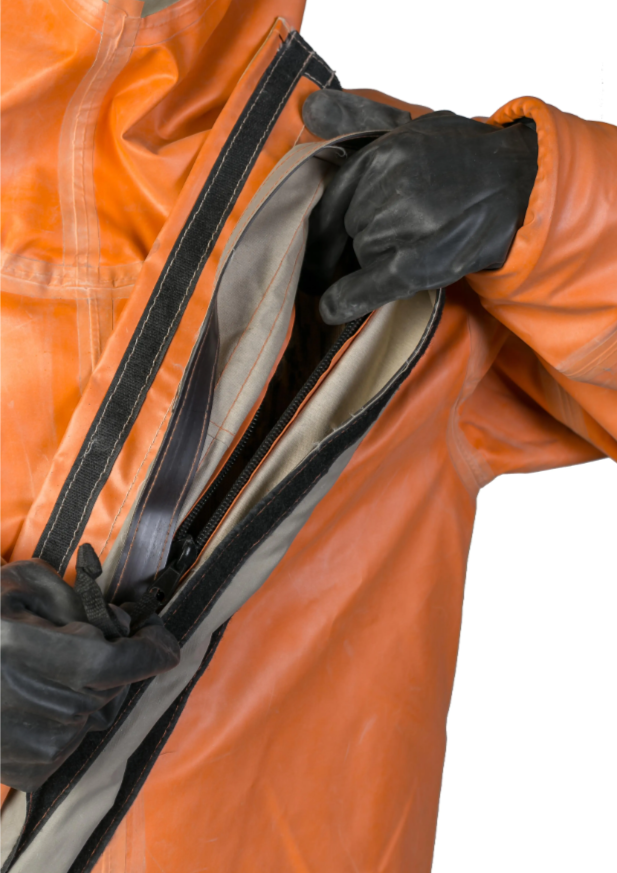

Изделие представляет собой герметичный комбинезон скафандрового типа. Для удобства самостоятельного надевания и снятия предусмотрен боковой вертикальный разъем, проходящий по левой части переда. Разъем застегивается на герметизирующую молнию («гермомолния»). Герметизация узла обеспечивается специальным раструбом и защитными планками; верхняя планка окончательно фиксируется с помощью эластичной контактной ленты «вилькро».

5.2. Капюшон и смотровое окно

• В лицевую часть капюшона вклеено панорамное стекло увеличенного размера. С изнаночной стороны оно дополнительно зафиксировано рамкой из прорезиненной ткани.

• Для регулировки объема капюшона предусмотрены хлястик и рамкодержатель.

• Клапан избыточного давления для удаления конденсата и излишков тепла из подкостюмного пространства расположен в крайней верхней точке костюма — на затылочной части капюшона.

5.3. Рукава и система крепления перчаток

• В области локтей втачаны налокотники.

• Нижняя часть рукава с изнаночной стороны оснащена жестким кольцом и резиновой манжетой. При монтаже выступающие бортики кольца смазываются мыльным раствором; фиксация выполняется эластичным кольцом и 2–3 оборотами изоленты.

• Допускается обрезать резиновую манжету в узкой части для облегчения надевания костюма людьми с широкими запястьями.

• На жесткое кольцо низа рукава надевается защитная перчатка, которая также фиксируется эластичным кольцом.

5.4. Брюки, чулки и обувь

• Брюки оканчиваются притачными чулками, выполненными из прорезиненной ткани с меньшей поверхностной плотностью.

• В области коленей вшиты наколенники.

• Задняя часть чулка дублирована тканью с изнаночной стороны. Швы чулок проклеены с лицевой стороны проклеечной лентой. Размер чулок — универсальный.

• На чулки надеваются резиновые сапоги (по желанию заказчика — с металлическим подноском и защитой от проколов, либо КЩС).

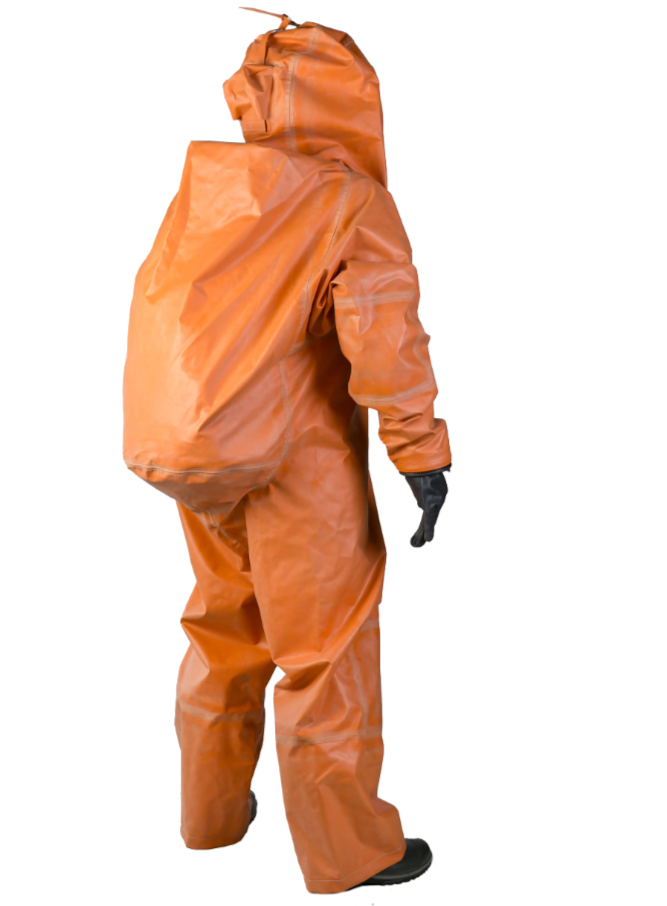

5.5. Рюкзак для дыхательного аппарата

В области спины втачан рюкзак, предназначенный для размещения баллонов дыхательной системы в подкостюмном пространстве (при использовании соответствующих типов дыхательных аппаратов).

5.6. Обработка швов и ремонтопригодность

Швы комбинезона проклеены:

• с лицевой стороны — прорезиненной лентой;

• с изнаночной стороны — кислотощелочестойкой универсальной лентой.

Костюм сопровождается ремонтным комплектом и запасными частями для устранения механических повреждений ткани или ленты.

6. Дополнительные элементы и комплектация

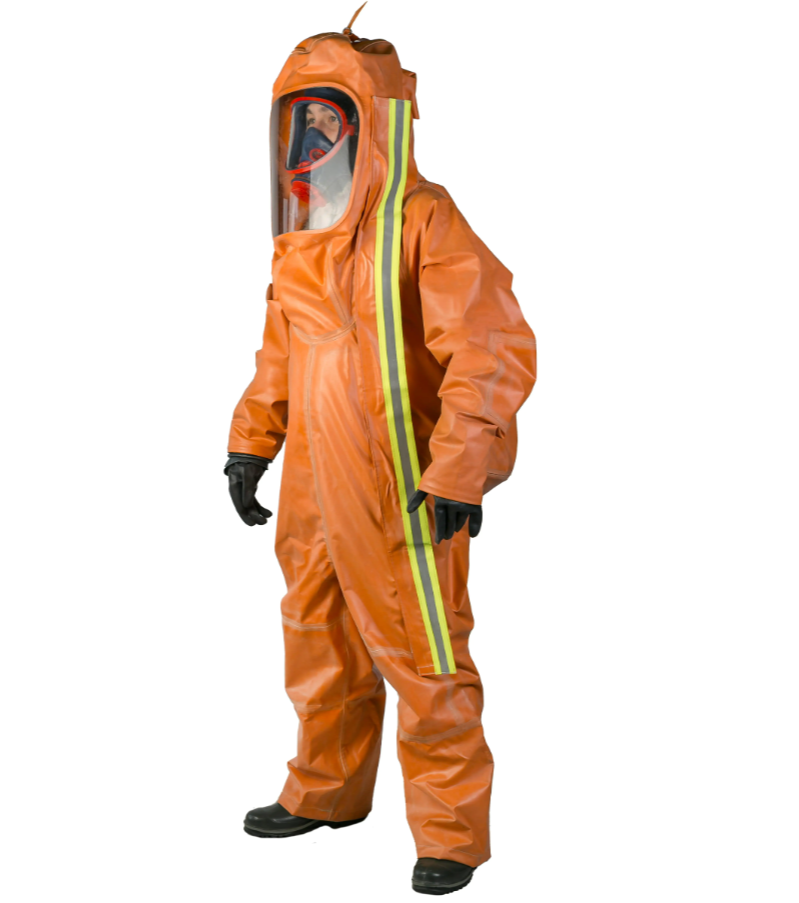

• Светоотражающие элементы нашиваются на костюм по желанию заказчика.

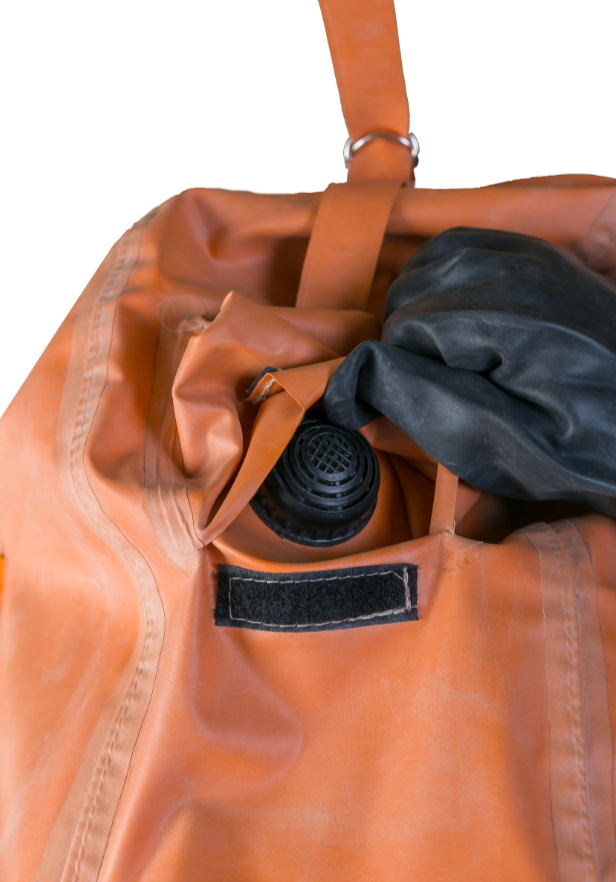

• Сумка для транспортировки изготовлена из прорезиненного материала, оснащена двумя ручками и разъемом, застегивающимся на текстильную застежку (липучку) или молнию.

• В комплект входит средство против запотевания смотрового стекла.

• Хлопчатобумажные трикотажные перчатки: улучшают физиолого-гигиенические условия, обеспечивают теплоизоляцию рук при работе с криогенными веществами (хлор, аммиак) или при отрицательных температурах; надеваются непосредственно на руки под защитные перчатки.

• Съемные защитные перчатки: создают дополнительную герметизацию рукавов, защищают руки от паров АХОВ, растворов кислот и щелочей, а также усиливают защиту от механических воздействий.

7. Размерная сетка КИХ-4У

Примечание: размеры защитных сапог и перчаток могут изменяться по указанию заказчика.

8. Материалы, цвет и физико-химические свойства

Костюм изготавливается из двухстороннего прорезиненного материала либо иных полотен с покрытием, соответствующим требованиям ТР ТС 019/2011. Цвет костюма — оранжевый.

Герметичность и защита от проникновения:
Конструкция предотвращает затекание воды и химических растворов в подкостюмное пространство при орошении или проведении нейтрализации (дегазации) методом душевания в течение не менее 10 минут. Костюм является полностью герметичным.

9. Массогабаритные характеристики и ограничения по времени

• Масса костюма (без учета дыхательного аппарата и сапог) — не более 6 кг (соответствует СанПин 2.2.8.47-03).

• Масса комплекта с сапогами (с металлическим подноском и защитой от проколов) и ремонтным комплектом — не более 10 кг.

• Время работы в костюме лимитируется продолжительностью защитного действия используемого дыхательного аппарата, а также уровнем физической нагрузки спасателя.

10. Сроки службы и критерии списания

• Срок эксплуатации костюма — не менее 12 месяцев (1 год).

• При воздействии АХОВ (кроме жидких хлора и аммиака) допускается пятикратное использование.

• При воздействии жидких хлора или аммиака — только однократное использование.

• Костюм снимается с эксплуатации в случаях:

  • полного износа;

  • наличия неремонтопригодных повреждений;

  • изменения свойств материала (чрезмерная жесткость, хрупкость, липкость на ощупь).

• Гарантийный срок хранения — 5 лет.

Примечание: информация носит технико-справочный характер. При реальной эксплуатации следует руководствоваться заводскими инструкциями.
