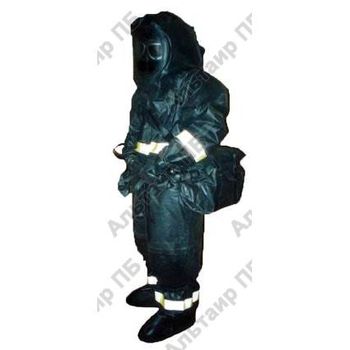

Костюм изолирующий химический КИХ-6:

Назначение и сфера применения

КИХ-6 представляет собой защитное изделие скафандрового типа, которое используется для обеспечения безопасности человека в ходе аварийно-спасательных операций и ремонтных работ. Костюм эффективен против широкого перечня опасных факторов промышленного характера, включая:

• газообразные и жидкие фазы хлора и аммиака (в том числе брызги);

• окись азота (при обливе);

• производные гидразина и иные токсичные химикаты (АХОВ);

• непродолжительный контакт с концентрированными минеральными кислотами (серной и азотной);

• криогенные вещества (сжиженный хлор и аммиак);

• механические воздействия.

Области использования:

• химическая промышленность;

• нефтехимические предприятия;

• коммунальные системы «Водоканал»;

• личный состав аварийно-спасательных формирований при ликвидации последствий выбросов опасных веществ.

Условия эксплуатации

Изделие рассчитано на многократное применение. Исключение — прямое воздействие жидких хлора или аммиака: в таких случаях допускается только одноразовое использование.

Диапазон рабочих температур: от –40 °C до +40 °C.
Относительная влажность воздуха: от 30 % до 98 %.

Костюм пригоден для работы в любое время года, внутри помещений и на открытых площадках, включая условия атмосферных осадков. Одевается поверх штатной летней или зимней спецодежды по табелю.

Совместимость с дыхательными аппаратами

КИХ-6 эксплуатируется совместно с изолирующими противогазами марок ИП-4М или ИП-4МК. Устройство для дыхания размещается в специальной сумке, закрепляемой на левом боку пользователя. Система «костюм — дыхательный аппарат» является герметичной и адаптированной к агрессивным средам.

Подготовка изолирующего противогаза к использованию выполняется строго по руководству по эксплуатации завода-изготовителя.

Справочная информация: типы изолирующих дыхательных аппаратов

Аппараты на сжатом воздухе

Примеры моделей: АДА-2, Saver CF (Draeger), АП «Омега» («Север»), АП-98-7К, ПТС «Базис», «Профи», «Спасатель», АИР-300СВ, PA94Plus Basic, PSS 100 (Draeger), серии BD96 и AirMaXX (MSA Auer), устаревший АСВ-2, а также шланговые ДША «Вектор», АДШ, ДША-99, ШДА.

Кислородно-изолирующие противогазы (КИП)

Конструктивные разновидности:

• На сжатом газообразном кислороде (баллон под высоким давлением);

• На сжатом кислороде с жестким ранцем (регенеративный патрон, дыхательный мешок, баллон);

• На химически связанном или жидком кислороде (выделение кислорода в ходе химической реакции). Используются маятниковая и круговая схемы дыхания.

Примеры: КИП-8, КИП-14, «Урал-10», BioPak 240R, Р-30, Drager Bg 4 Plus, ИП-4М, ИП-4МК, РХ4Е (П), MSA Auer Air Elite 4h.

Конструкция костюма КИХ-6

Общая компоновка

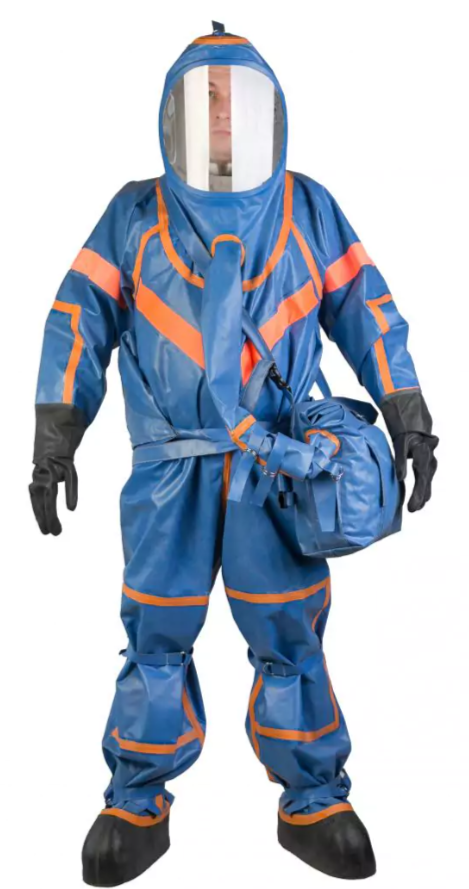

Изделие выполнено в виде комбинезона с капюшоном из прорезиненного материала. Конструктивные элементы: лаз (гермоввод), притачные осоюзки, съемные пятипалые защитные перчатки, а также специальная сумка для противогаза.

Капюшон и смотровое окно

На затылочной части капюшона установлен клапан стравливания избыточного давления, сверху прикрытый предохранительным карманом. Имеются регулировочный хлястик и рамкодержатель.

В лицевой проем капюшона вклеено панорамное стекло из органического материала. С внутренней стороны оно дополнительно зафиксировано окантовкой из прорезиненной ткани.

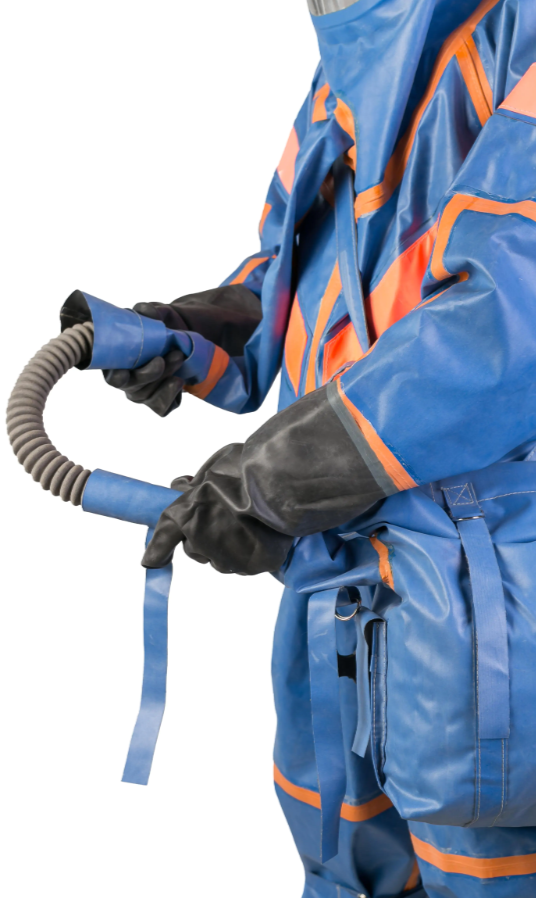

Узел подключения противогаза («хобот»)

Под панорамным стеклом притачан «хобот» из того же материала, что и костюм. Через него пропускается гофрированная трубка от лицевой части противогаза.

«Хобот» состоит из двух половин (верхней и нижней). В месте их соединения внутри вклеено герметизирующее кольцо из масочной резины. Снаружи на «хоботе» предусмотрены два хлястика с полукольцами для дополнительной фиксации.

Рукава и защита рук

• В зоне локтей вшиты налокотники.

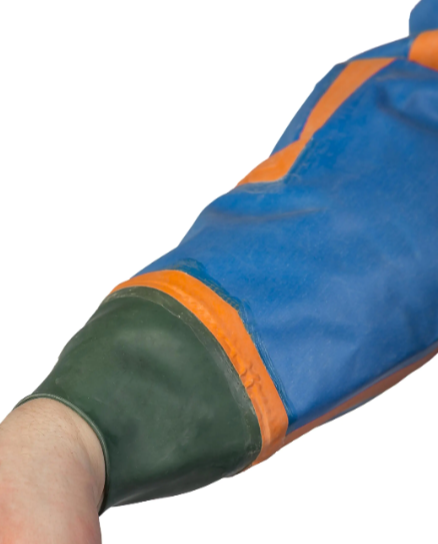

• Нижняя часть рукава может оканчиваться резиновой манжетой либо сразу притачными трехпалыми рукавицами из материала костюма.

• Фиксация защитной перчатки осуществляется с помощью эластичного кольца.

• В комплект входят хлопчатобумажные перчатки для гигиены и теплоизоляции (особенно важно при работе с криогенами или на морозе).

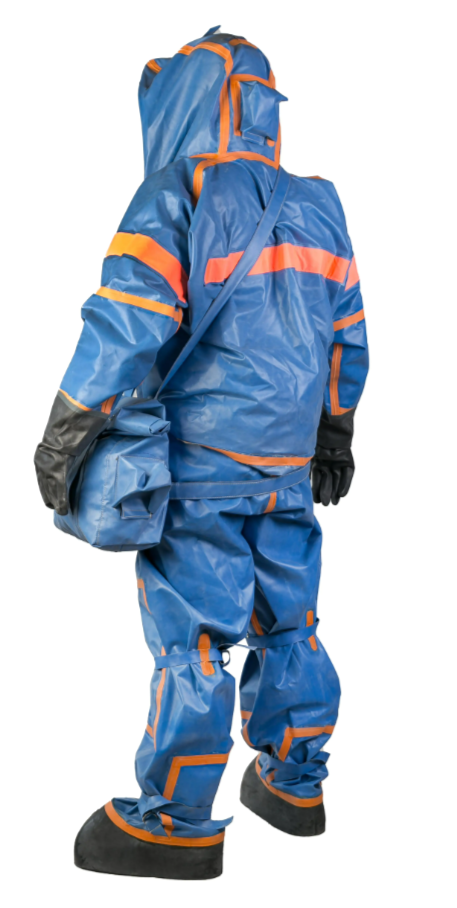

Задняя часть и лаз

На задней поверхности комбинезона, в области спины, выполнен разъем овальной формы. К его краям притачан лаз в виде рукава из прорезиненной ткани. Лаз заканчивается текстильной застежкой (или молнией) и дополнен двумя хлястиками.

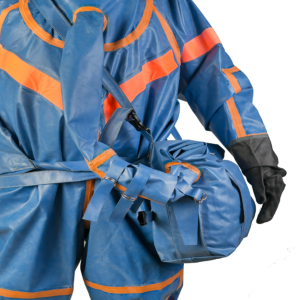

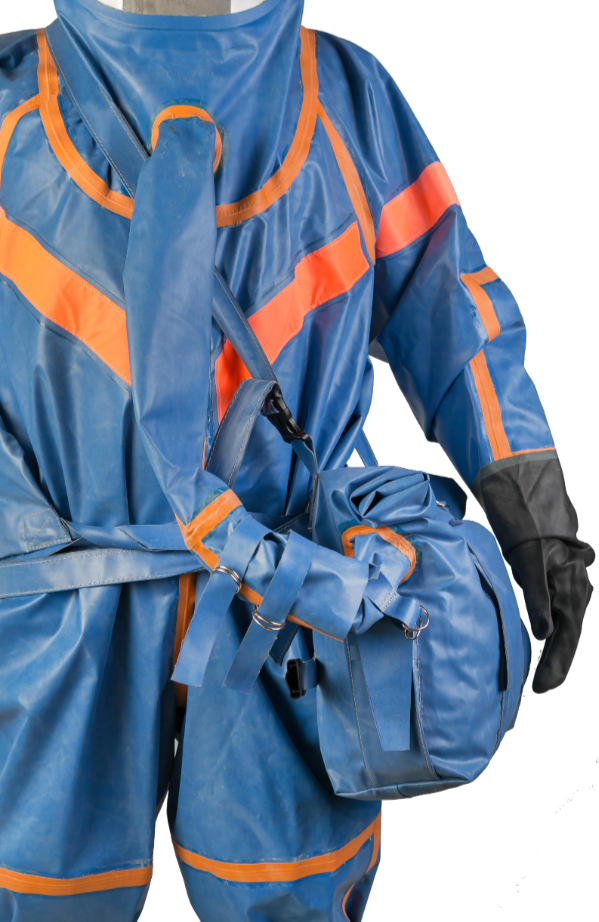

Специальная сумка для противогаза

Сумка размещается на левом боку спасателя. Особенности конструкции:

• застежка — текстильная липучка;

• на передней части — два рамкодержателя и два хлястика;

• внутри на задней стенке — термоизолятор;

• снаружи слева — клапан сброса избыточного давления (защищен карманом);

• справа — притачной патрубок для дополнительной гофротрубки;

• ниже — кармашек для ножа;

• имеются плечевой и поясной ремни с замками-пряжками.

Брючная часть и осоюзки

Брюки оканчиваются притачными резиновыми клееными осоюзками. В области коленей — наколенники. Под коленом сзади и у щиколотки — хлястик с замком-пряжкой. С изнаночной стороны пятки предусмотрен запятник.

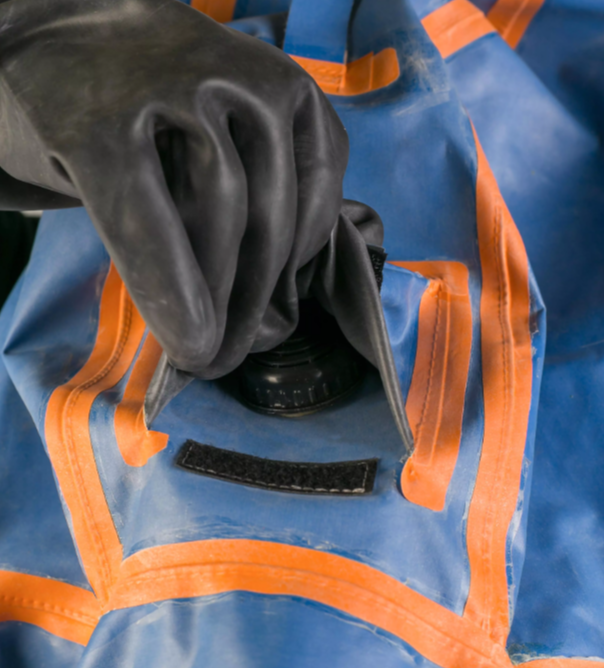

Соединение гофротрубок противогаза

Соединение гофрированной трубки лицевой части с регенеративным патроном выполняется через дополнительную гофротрубку длиной 197 мм с помощью байонетного соединения. На конце дополнительной трубки смонтирован прижим ввинтной. Обе трубки соединяются металлическим резьбовым соединением по ГОСТ 18838. Место соединения прикрывается расширенной частью «хобота».

Световозвращающие элементы и обработка швов

В зонах спины, груди, рук и ног нашиты световозвращающие полосы для безопасной работы при плохой видимости. Все стачные швы с лицевой стороны проклеены проклеечной лентой.

Сумка для переноски костюма

Изготовлена из прорезиненного материала, оснащена тремя ручками и разъемом, застегивающимся на текстильную липучку или молнию.

Ремонтный комплект и принадлежности

В поставку входят:

• ремонтный комплект и ЗИП для устранения повреждений ткани или ленты;

• средство против запотевания смотрового стекла;

• хлопчатобумажные трикотажные перчатки (для гигиены и утепления);

• съемные защитные перчатки (обеспечивают герметизацию рукавов, защиту от паров АХОВ, кислот, щелочей и механических воздействий).

Материал, цвет и сертификация

КИХ-6 изготавливается из двухстороннего прорезиненного материала либо аналогов с иным покрытием, соответствующим требованиям ТР ТС 019/2011. Цвет костюма — синий.

Защитные свойства

Конструкция исключает проникновение воды и химических растворов в подкостюмное пространство при орошении или проведении нейтрализации (дегазации) душеванием в течение не менее 10 минут. Костюм является полностью герметичным.

Время работы и масса

Продолжительность нахождения в костюме ограничена двумя факторами:

• временем защитного действия используемого дыхательного аппарата;

• уровнем физической нагрузки спасателя.

Масса костюма (без дыхательного аппарата) — не более 6 кг, что соответствует нормам СанПин 2.2.8.47-03.

Срок службы и критерии списания

• Минимальный срок эксплуатации — 12 месяцев (1 год).

• При воздействии АХОВ (кроме жидких хлора и аммиака) — пятикратное использование.

• При воздействии жидких хлора или аммиака — только однократное.

• Гарантийный срок хранения — 5 лет.

Основания для снятия с эксплуатации:

• полный физический износ;

• неремонтопригодные повреждения;

• изменение свойств материала (чрезмерная жесткость, хрупкость, липкость на ощупь).

Информация носит технико-справочный характер. При реальной эксплуатации руководствуйтесь заводскими инструкциями.
