Тоннель спортивный предназначен для проведения тренировок и соревнований по пожарно-прикладному спорту.
Устанавливается на беговую дорожку (или на ровную горизонтальную поверхность, покрытие) как в помещении, так и вне его.
Может эксплуатироваться в естественных климатических условиях при температурах ±40°С, и относительной влажности воздуха 90% при температуре + 27°С.

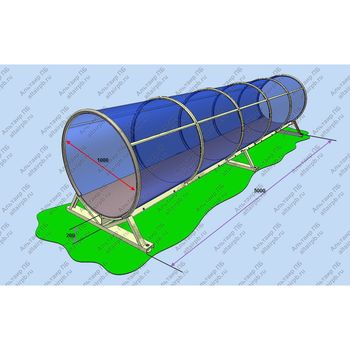

Габаритные и установочные размеры указаны в комплекте технической документации к данному снаряду (длина 5м, ширина 1,3м, высота 1,4м).

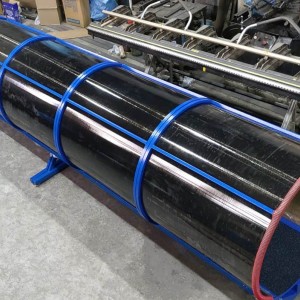

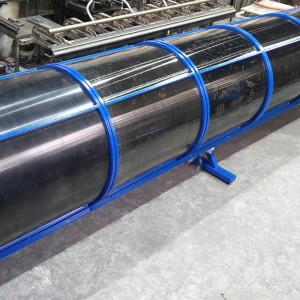

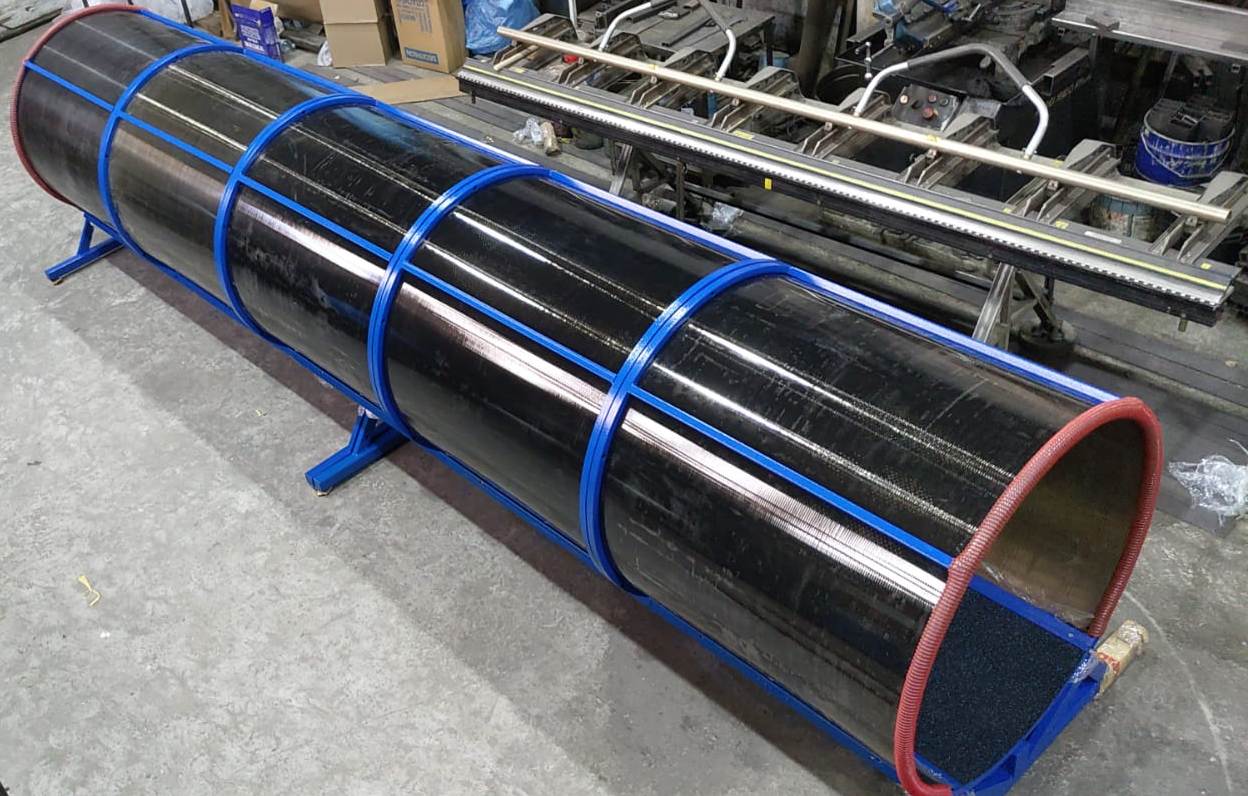

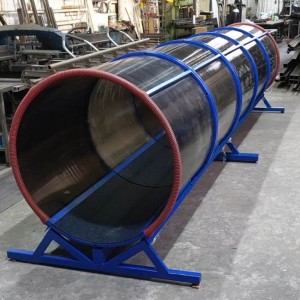

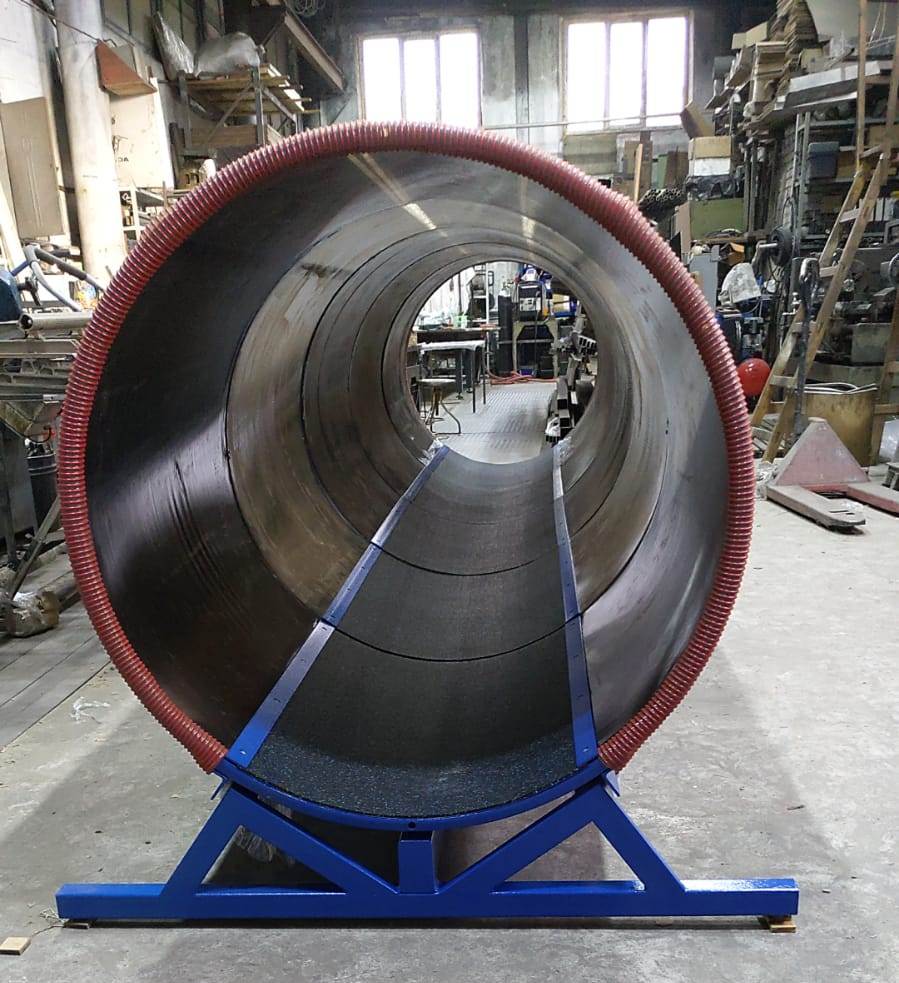

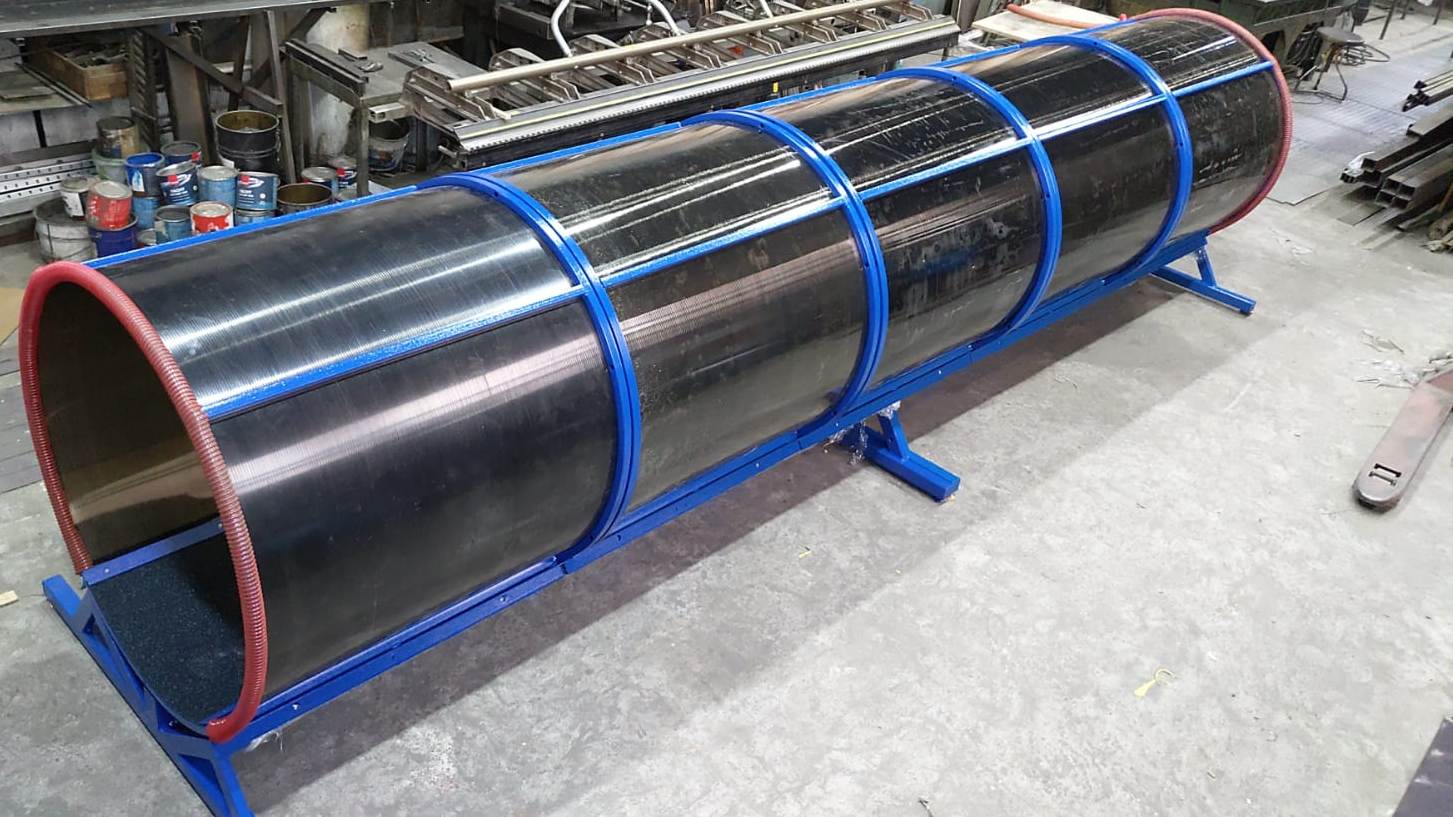

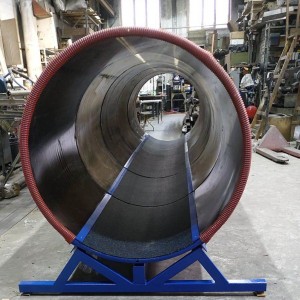

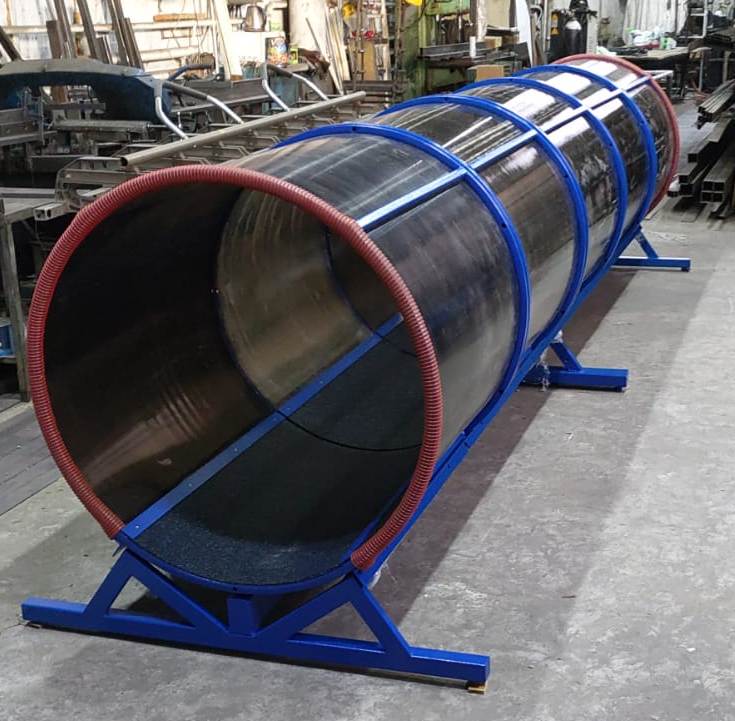

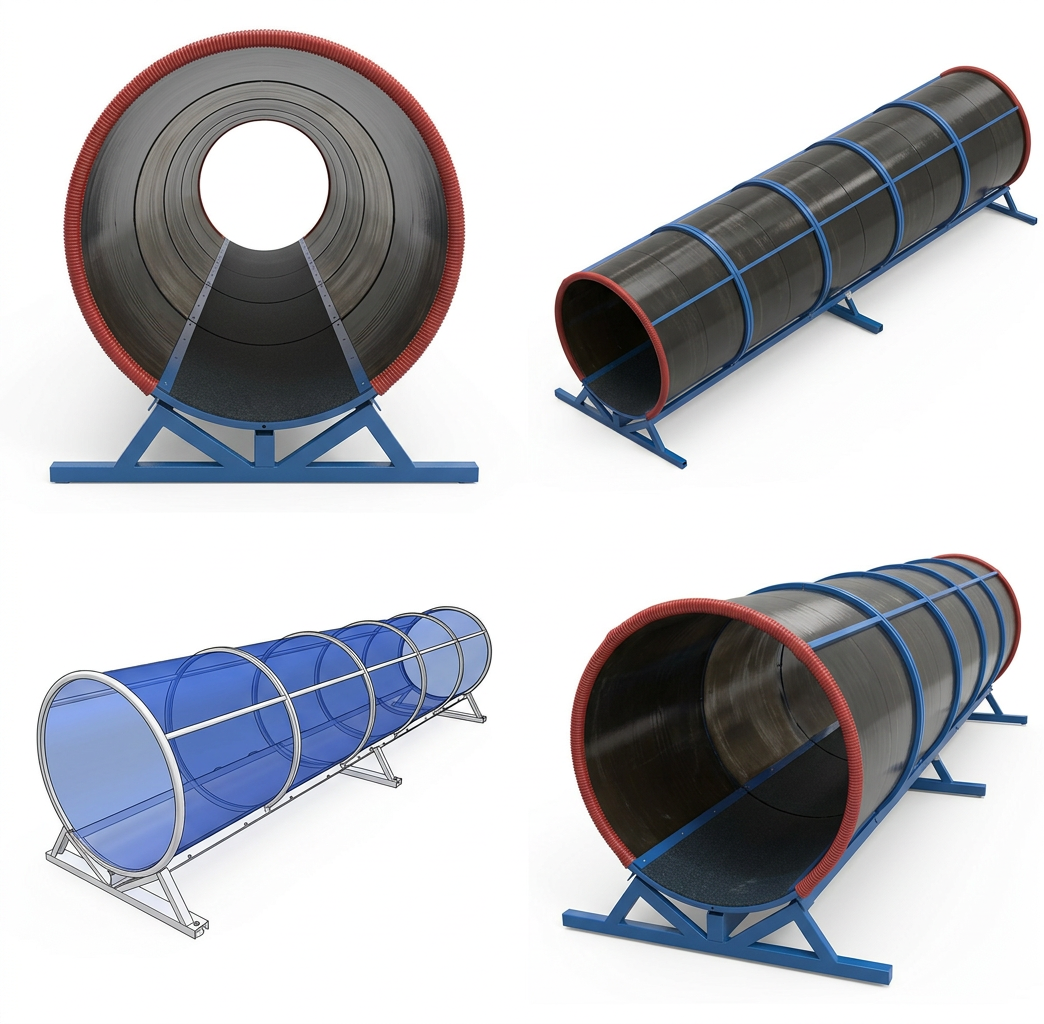

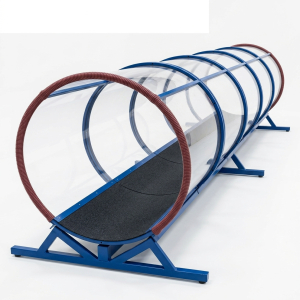

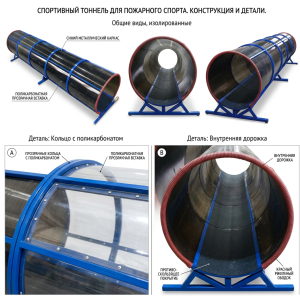

«Тоннель» по пожарно-прикладному спорту состоит из несущего элемента – горизонтального металлического каркаса на трёх регулируемых опорах. На каркас с помощью болтов установлены пять колец, внутри которых прикреплена беговая дорожка шириной 60 см из материала «Регупол». Торцы входного и выходного колец обрамлены защитным резиновым шлангом. Основанием беговой дорожки является лист толщиной 1,6 мм. Кольца обрамлены прозрачным сотовым поликарбонатом.
Конструкция «Тоннеля»
- для удобства транспортировки разбираться на элементы, размеры которых не превышают 2,5м х 1м х 1,2м.
- заменять изношенные пластиковые элементы и резиновое покрытие.
Время для подготовки и сборки «Тоннеля» не превышает 40 минут.
Требования к механическим и физическим свойствам:
Так как «Тоннель» может эксплуатироваться в атмосферных условиях, все его металлические части защищены антикоррозионным, влагостойким покрытием: металлический каркас – оцинкован, а кольца либо оцинкованы, либо окрашены специальной атмосферостойкой краской.
Требования к надёжности:
Основание «Тоннеля» – каркас и металлические части колец, гарантированный срок эксплуатации не менее 5-ти лет, пластиковые элементы – 3 года, резиновое покрытие – 2 года.
Элементы комплектации:
Каркас металлический с опорами регулируемыми – 2 части.
Кольца в сборе с поликарбонатом и резиновым покрытием – 5 штук.
Материал элементов конструкции:
Металлические элементы опорного каркаса изготавливаются из балки двутавровой №10, швеллера №10 и №5.
Кольца изготовлены из электросварной трубы сечением 25х2.5мм, уголка 50х50х5 и листа S=1,6, внутри на саморезах закреплён сотовый поликарбонат толщиной 6мм.
Резиновое покрытие «Регупол» толщиной 6мм закреплено на металлическом листе с помощью клея и саморезов.
Является продукцией собственного производства.
Общий вес «Тоннеля» в сборе не превышает 260 кг.
Объем в разобранном виде 2,8 м.куб.
Оборудование соответствует:
Правилам служебно-прикладного вида спорта "пожарно-спасательный спорт", утвержденные Приказом Министерства спорта Российской Федерации
